詳細信息
產品描述
產品類別： | 標準COB液晶模組 | 顯示內容： | 128x64 |
產品應用： | 儀器儀表 | 可視角度： | 6點 |
引腳數： | 20PIN | 特別說明： | 接口 |
驅動芯片型號： | KS0108 | ||
強調： | KS0108 圖形液晶顯示器 128x64,SPI 圖形液晶顯示器 128x64,白色背光液晶圖形模塊 | ||
產品描述

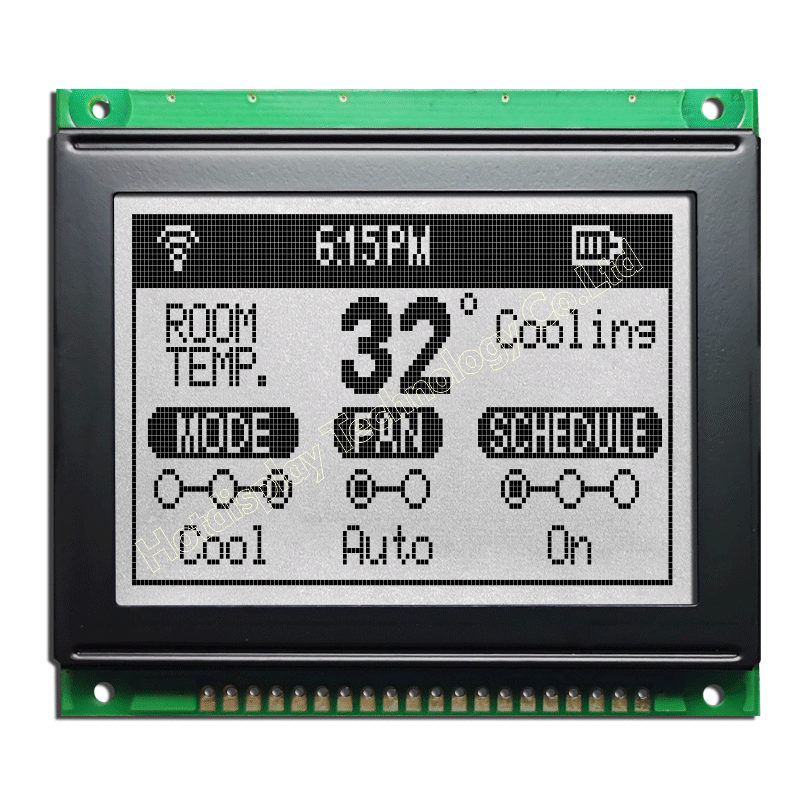

128X64圖形液晶模塊|?KS0108|?白色背光顯示|?HTM12864D
描述
HTM12864D是一款128x64的LCD顯示模塊，機械尺寸與HTM12864D相同。HTM12864D內置KS0108；它通過80808位并行接口和模塊內置的負電壓進行通信。HTM12864D 有多種 LED 顏色可供選擇，包括黃色/綠色、藍色、白色、紅色等。這款 128 x 64 LCD 模塊可在 0℃ 至 +50℃ 的溫度范圍內工作；儲存溫度范圍為0℃至+60℃。?
產品參數
產品應用 - 儀器儀表
視角 - 6H
背光亮度 - 白色
接線方式 PIN 碼 - 20PIN
接口方式 - 8080/8bit
工作溫度 - 0~50℃
供電電壓 - 5.0v
驅動芯片型號 - KS0108
機械數據
物品 | 標準值 | 單元 |
模塊尺寸 | 78.0x70.0x12.5 | 毫米 |
觀賞區 | 62.0x44.0 | 毫米 |
安裝孔 | 56.28x38.36 | 毫米 |
點距 | 0.60x0.44 | |
網點大小 | 0.56x0.4 |
接口引腳功能
針號 | 引腳名稱 | 功能 |
1 | /CS1 | 片選輸入1 |
2 | /CS2 | 片選輸入2 |
3 | VSS | 液晶負極(VSS) |
4 | 電源電壓 | 液晶正極(5.0V) |
5 | V0 | 液晶調整 |
6 | RS | H：數據；L：指令 |
7~14 | 讀寫 | H:讀;?李：寫。 |
15 | 乙 | 使能信號。 |
16 | D0~D7 | 數據總線 |
17 | 復位信號輸入 | |
18 | VEE | 關于(-12)V |
19 | BLA | 背光正（5.0V） |
20 | BLK | 背光負極 (VSS) |
