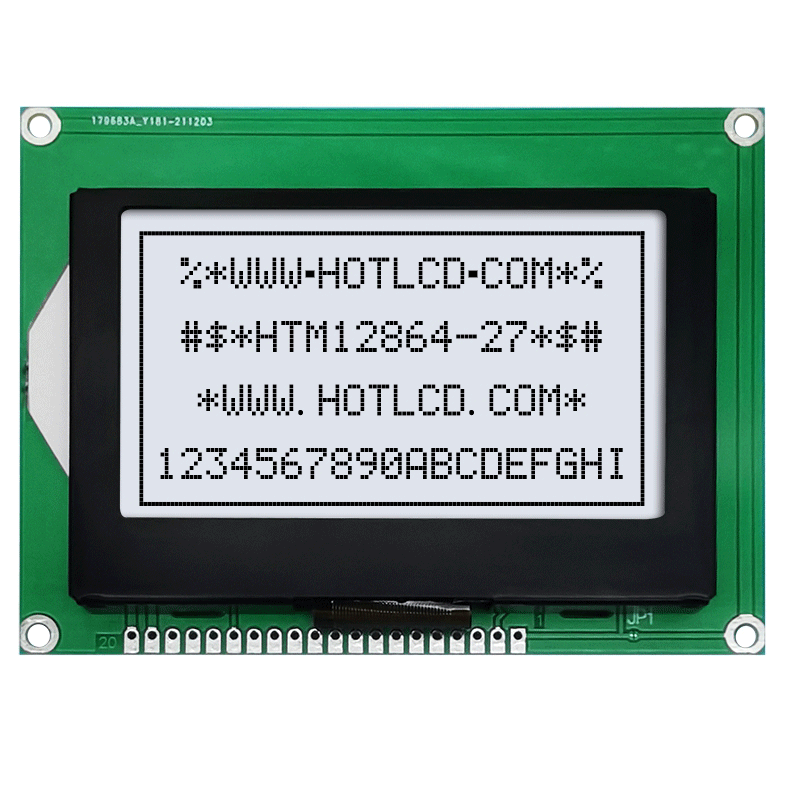

128X6420PIN 圖形液晶模塊 ST7565R 帶白色背光 HTM12864-27
詳細信息
產品描述
|
產品類別： |
標準COB液晶模組 |
顯示內容： |
128x64 點 |
|
產品應用： |
儀器儀表 |
可視角度： |
6點 |
|
引腳數： |
20PIN |
特別說明： |
SPI |
|
驅動芯片型號： |
ST7565R |
|
|
|
強調： |
20PIN圖形液晶模塊,ST7565R圖形液晶模塊,儀表 128X64 圖形 LCD |
||
產品描述
128X64圖形液晶模塊| STN| 白色背光顯示 | HTM12864-27
產品參數
產品應用 -
視角 - 6H
背光亮度 - 白色
接線方式 PIN 數 - 20PIN
接口方式 - SPI
工作溫度 - -20~70℃
供電電壓 - 5.0v
機械數據
|
物品 |
標準值 |
單元 |
|
模塊尺寸 |
93.0x70.0x13.5 |
毫米 |
|
顯示區 |
65.5x38.0 |
毫米 |
|
安裝孔 |
60.775x32.935 |
毫米 |
|
點距 |
0.475x0.515 |
|
|
網點大小 |
0.49x0.45 |
接口引腳功能
|
針號 |
引腳名稱 |
功能 |
|
1 |
VSS |
負電源，0V |
|
2 |
電源電壓 |
電源電壓（正） |
|
3 |
數控 |
數控 |
|
4 |
A0 |
數據或命令。 |
|
5~6 |
||
|
7 |
時鐘時鐘 |
串行時鐘輸入 (SCLK)。 |
|
8 |
標識符 |
串行數據輸入(SID) |
|
9 |
RES |
當/RES 設置為“L”時，寄存器設置被初始化（清除）。執行復位操作 通過 /RES 信號電平 |
|
10~14 |
||
|
15 |
/CS |
這是片選信號 |
|
16~18 |
||
|
19 |
BLK |
背光負極(VSS) |
|
20 |
BLA |
背光正極(VDD) |
