SPI接口的 128x48 矩陣圖形 LCD 模塊 HTM12848C
詳細信息
產品描述
|
產品類別： |
圖形液晶模組 |
顯示內容： |
128x48 點 |
|
外形尺寸(Mm): |
100.3x45.0x12.5 |
視窗尺寸(Mm): |
75.8x29.0 |
|
顯示尺寸（毫米）： |
66.52x24.92 |
點距(Mm): |
0.52x0.52 |
|
視角： |
6點 |
背光類型或亮度： |
白色 |
|
連接： |
8PIN |
接口方式： |
接口 |
|
工作溫度： |
-20~80℃ |
電源電壓： |
3.3v |
|
驅動芯片型號： |
ST7565R |
|
|
|
強調： |
128x48 圖形液晶模塊,矩陣圖形液晶模塊,SPI矩陣液晶模塊 |
||
產品描述
128x48 點陣圖形液晶顯示器
型號 : 128x48 LCM Graphic/ HTM12848C
終端功能
|
針號 |
引腳名稱 |
功能 |
||
|
1 |
電源電壓 |
電源電壓（正） |
||
|
2 |
LEDC |
|
||
|
3 |
VSS |
負電源，0V |
||
|
4 |
|
DB7：串行數據輸入（SI）； |
||
|
5 |
時鐘 |
DB6：串行時鐘輸入（SCL）。 |
||
|
6 |
A0 |
A0 =“H”：表示DB0 到DB7 是顯示數據。A0 = “L”：表示 DB0 到 DB7 是控制數據。 7 /RES |
復位銷(L->H) 8 /CS1 |
片選信號。 |
描述

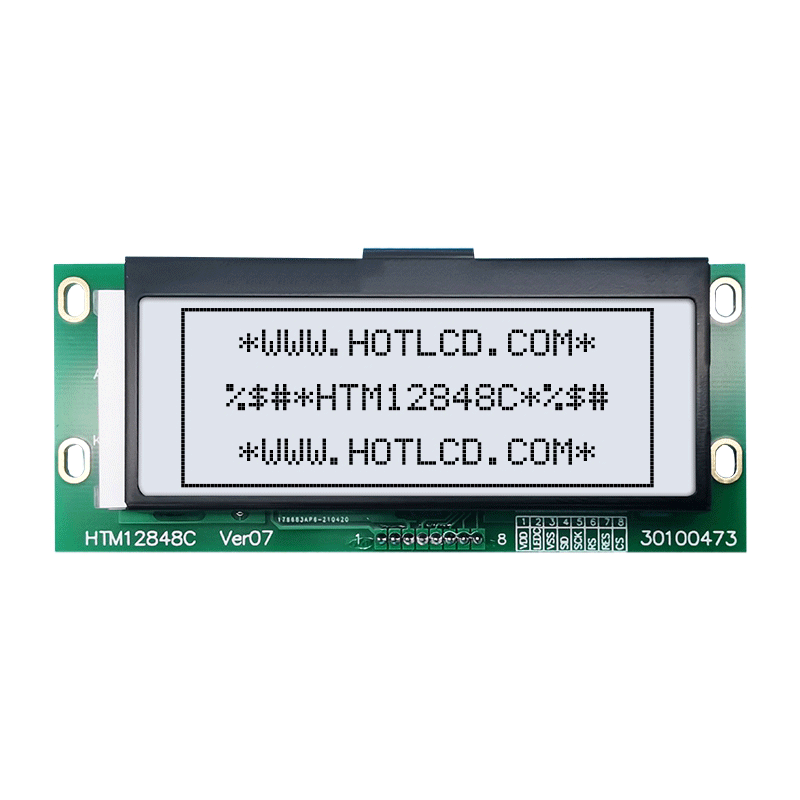

HTM12848C是一款單色128x48圖形LCD顯示模塊，外形尺寸為100.3x45.0mm，可視區域尺寸為75.8x29.0 mm。這款 128x48 圖形 LCD 顯示器內置 ST7565R 控制器 IC 或兼容控制器。該模塊可在-20℃至+80℃的溫度范圍內工作；儲存溫度范圍為-30℃至+80℃。
