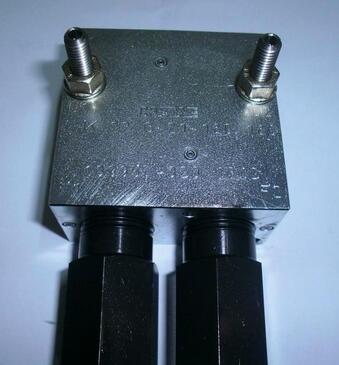

德國HAWE哈威兩位兩通電磁球閥庫存現貨
工作壓力Pmax=450 bar
流量Qmax=160 lpm
1概述
這種兩位兩通換向閥由錐式座閥組成閥在關閉狀態完全無泄漏它有下列種類可供使用;
基本形式
.直動切換式兩種規格流量至約3I/min
作為液壓裝置的先導控制閥或卸荷閥例如在兩位兩通-插裝閥3通流量調節閥或先導式溢流閥中作循環卸荷單元
.先導控制式4種規格流量大至160I/min
詳細資料
德國HAWE哈威兩位兩通電磁球閥庫存現貨
工作壓力Pmax=450 bar
流量Qmax=160 lpm
1概述
這種兩位兩通換向閥由錐式座閥組成閥在關閉狀態完全無泄漏它有下列種類可供使用;
基本形式
.直動切換式兩種規格流量至約3I/min
作為液壓裝置的先導控制閥或卸荷閥例如在兩位兩通-插裝閥3通流量調節閥或先導式溢流閥中作循環卸荷單元
.先導控制式4種規格流量大至160I/min
基本圖形符號
. 在常位關閉電磁鐵通電閥打開(常閉型)
. 在常位開啟電磁鐵通電閥關閉(常通型)
控制特征
.開/關流動方向固定的結構及流動方向任意的結構
.柔性液壓阻尼切換特性----:液壓斜坡"
德國HAWE哈威兩位兩通電磁球閥庫存現貨
.比例特性---比例節流閥
操縱電磁鐵是耐壓的濕式電磁鐵電磁鐵內部有運動的零件都由流壓油潤滑而無需保養線圈腔在銜鐵導外層并用O型密封圈與外界隔開.這樣電磁鐵是耐腐蝕的即使氣侯變化也能得到很好的保護閥在很大程度上自行徘氣.
對直動型錐閥直接打開或者關閉閥的通路對先導型先導控制閥口通過錐閥向二級閥打開(常閉型)或者關閉(常開型).由此在主閥門口兩端形成相應的壓力差產生使主閥口打開(滑芯從閥座上抬起)或關閉需的作用力.對常閉閥電磁鐵將先導控制錐閥從閥座上拉開而對常開閥則先導控制錐閥壓向閥座拉力與錐力是復位彈簧力相反.
通過相應的結構設計閥具有一定的抗振能力
為了獲得佳的控制特性型號EMP有不同的孔口截面結構供選擇有關曲線圖參見221節.
比例閥必須采用比例放大器進行控制如型號EV I M2按樣本D 7831/I或EV I G I按樣本D 7838.
換向閥旋入的閥體安裝孔是一個并不復雜的階梯孔它是用普通的鉆頭成形在孔徑過渡段上為118.鉆頭頂角.相同規格的閥不分開/關柔性的或比例的有著同樣的閥體安裝孔(直動切換式閥例外).不同系列形式的連接塊可能綜合了不同的附加功能例如疊加泄漏閥節流閥等.
