| 產品特性：硬齒面 | 加工定制：是 | 類別：齒輪減速機 |
| 品牌：沃德 | 型號：NAD560-5.6 | 訂貨號：NAD560-5.6 |
| 貨號：NAD560-5.6 | 齒輪類型：圓柱齒輪減速機 | 安裝形式：臥式 |
| 布局形式：同軸式 | 齒面硬度：硬齒面 | 用途：減速機 |
| 輸入轉速：1500rpm | 額定功率：1718.4kw | 輸出轉速范圍：178.57rpm |
| 許用扭矩：61266.688N.m | 使用范圍：礦山設備，煤炭加工設備，磨機，各類輸送機 | 級數：單級 |
| 減速比：5.6 | 規格：NAD560 | 是否跨境貨源：否 |
| 高速軸直徑：130 | 輸出軸直徑：200 | 中心高：475 |

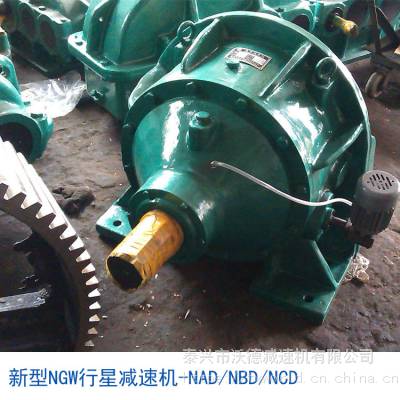

NAD560行星減速器為新型行星，是專門用于煤礦設備中，煤炭加工設備，礦山設備中，磨機設備，承載能力大，使用壽命更長。它是在NGW行星減速器的基礎上改進加工而成，內齒圈均加厚處理，箱體也由鑄鐵件改球墨件，承載扭力更大，NAD行星減速器為單級傳動，內部一套行星輪太陽輪內齒圈，主要部件均采用優質合金鋼，經滲碳淬火磨齒處理，齒面精度高，硬度高，傳動效率高，傳動性能強輸入軸與輸出軸在同一軸線上，結構緊湊，裝拆方便。
原理：盤上之行星齒輪組(C)該組行星齒輪依靠著出力軸、內齒環及太陽齒支撐浮游于期間；當入力側動力驅動太陽齒時，可帶動行星齒輪自轉，并依循著內齒環之軌跡沿著中心公轉，行星之旋轉帶動連結于托盤之出力軸輸出動力。
NAD560行星齒輪減速器內部齒輪采用20CrMnTi滲碳淬火和磨齒具有體積小、重量輕，承載能力高，使用壽命長、運轉平穩，噪聲低、輸出扭矩大，速比大、效率高、性能安全的特點。兼具功率分流、多齒嚙合獨用的特性。是一種具有廣泛通用性的新型減速機。輸入功率可達104kW。
減速機采用漸開線行星齒輪傳動，合理利用內、外嚙合、功率分流，箱體采用球墨鑄鐵，大大提高了箱體的鋼性及抗震性，齒輪均采用滲碳淬火處理，得到高硬耐磨表面，齒輪熱處理后全部磨齒，降低了噪音，提高了整機的效率和使用壽命。因此具有重量輕、體積小、傳動比范圍大、效率高、運轉平穩、噪聲低適應性強等特點。
本公司配套NAD行星減速器各規格整機，有NAD200，NAD224，NAD250，NAD280，NAD315，NAD355，NAD400，NAD450，NAD500，NAD560，NAD560A，NAD630，NAD710，NAD800，NAD900，NAD1000，并可配套NAD560行星減速器內件,太陽輪，行星輪，內齒圈，行星架配件，質量好，性能佳，可承接NAD行星減速器維修。
