| 產品特性：行星 | 加工定制：是 | 類別：齒輪減速機 |
| 品牌：沃德 | 型號：NAZD400-16 | 訂貨號：NAZD400-16 |
| 貨號：NAZD400-16 | 齒輪類型：圓柱齒輪減速機 | 安裝形式：臥式 |
| 布局形式：同軸式 | 齒面硬度：硬齒面 | 用途：減速機 |
| 輸入轉速：1500rpm | 額定功率：176.9kw | 輸出轉速范圍：62.5rpm |
| 許用扭矩：18020N.m | 使用范圍：礦山設備，煤炭加工設備，磨機，各類輸送機 | 級數：單級 |
| 減速比：16 | 規格：NAZD400 | 是否跨境貨源：否 |
| NAZD400高速軸直徑：60 | NAZD400輸出軸直徑：150 | NAZD400中心高：335 |
| NCD630重量：604 | NCD630外形尺寸：923*71*660 |

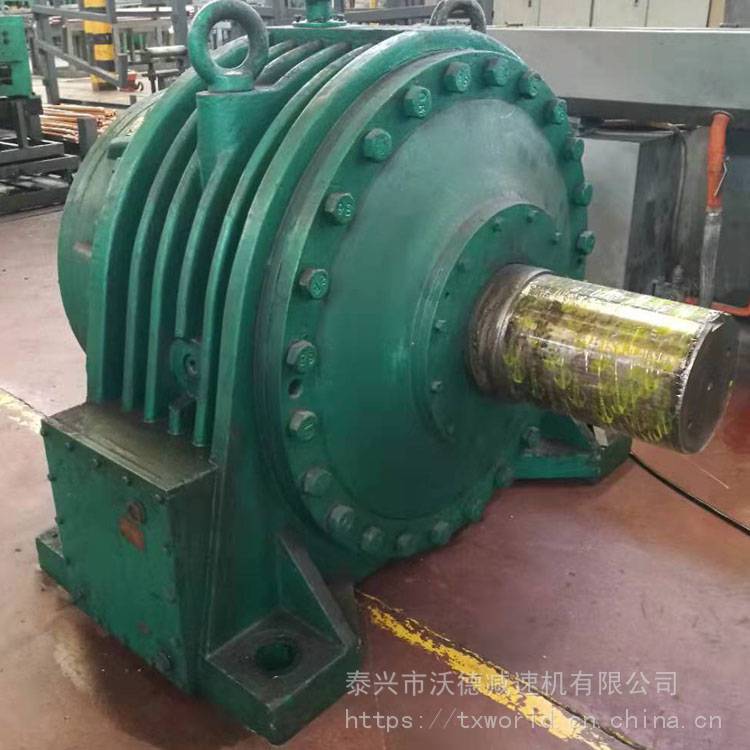

NAZD行星減速機采用漸開線行星齒輪傳動，合理利用內、外嚙合、功率分流，箱體采用球墨鑄鐵，大大提高了箱體的鋼性及抗震性，齒輪均采用滲碳淬火處理，得到高硬耐磨表面，齒輪熱處理后全部磨齒，降低了噪音，提高了整機的效率和使用壽命。因此具有重量輕、體積小、傳動比范圍大、效率高、運轉平穩、噪聲低適應性強等特點。NAZD400行星減速機高速輸入軸與輸出軸平行，不在同一軸線上，可與輸出軸平行于上方，可平行于右側，可平行于左側，可平行于下方，根據使用工況有所不同。
NAZD400行星減速器為單級級傳動行星系列，此系列為新型NGW行星減速器，它是在NGW行星減速器的基礎上改進加工而成，內齒圈均加厚處理，箱體也由鑄鐵件改球墨件，承載扭力更大，主要部件均采用優質合金鋼，經滲碳淬火磨齒處理，齒面精度高，硬度高，傳動效率高，結構緊湊，裝拆方便。主要適用于各地區礦山，煤礦，煤炭加工，運輸，建材，能源，冶金，金屬加工，輸送機，鑄軋機軋輥驅動，鍛造機，軋鋼機等機械設備中，減速器的高速軸轉速按其規格為1500-600r/min.減速器齒輪傳動的圓周速度，直齒輪不大于15m/s,斜齒輪不大于20m/s,工作環境溫度為-40+45，低于0度時，啟動前潤滑油應預熱至10度以上，可正反兩向運轉。
NAZD400-16行星減速機 減速器 齒輪箱,16為傳動比，還有NAZD400-10,NAZD400-11.2,NAZD400-12.5,NAZD400-14,NAZD400-16,NAZD400-18行星齒輪箱規格，質量好，價格優，交貨迅速，我司采用國內一線軸承，使用壽命更長，大型號均配有防爆潤滑油泵，對軸承進行潤滑處理，保證油溫。NAZD行星齒輪減速器重約為604KG，中心高335，潤滑油量20L，輸入軸直徑為60，輸出軸直徑為150，整體外形尺寸為923*710*660
NAZD行星齒輪箱的選用：
本標準減速器的承載能力受機械強度和熱平衡許用功率兩方面的限制，因此減速器的選用必須通過兩個功率表，首先按減速器機械強度公稱輸入功率選用，如果減速器的實用輸入轉速與承載能力表中四檔（1500，1000，750，600）轉速之一某一檔轉速相對誤差不超過4%，可按該檔轉速下的公稱功率選用相當規格的減速器，如果轉速相對誤差超過4%，則應按實際轉速折算減速器的公稱功率選用，然后校核減速器的熱平衡許用功率。
NAZD400行星齒輪箱使用注意事項：
1、行星減速器輸入軸的軸伸與其他零件配合時，不允許直接錘擊，以防損壞。
2．軸伸配合按GB1569一79圓柱形軸伸的規定，鍵槽孔尺寸及偏差按GB1095—79的規定，花鍵的配合按GB／T3178.1的規定。
3．在軸伸處安裝齒輪．鏈輪、聯軸器等，不許熱裝，應借助軸端螺孔，邊擰邊拍打裝入。
4．當采用內孔聯接時，主機軸伸與減速器輸出軸端部應有間隙，用手搬動入軸應運轉自如。(注：主機插入減速器出軸孔的軸伸公差建議：直徑≤e130用f7配合，直徑>φ130用c7配合)
5，用聯軸器與減速器聯接時，應軸線同心，其誤差不應大于所用聯軸器允許的誤差。
6，減速器安裝后，用手旋轉入軸應靈活自如，輸出軸旋轉360℃，每個位置手感到的阻力應基本一致，加足潤滑油至油標指定位置，然后接通電源，空載運轉1～2小時后，一切正常再逐級加載運轉。
7．沖擊載荷較大，起動頻繁時機座與基礎應自配定位銷．或選用液力聯軸器，或訂貨時用戶要求機座增加定位槽或定位面。
8.減速器采用N220工業齒輪油(立式減速器允許用N1 50齒輪油)，潤滑油應符合清潔度的要求，循環潤滑油量一般不應小于0．5L／KW，或通過熱平衡計算確定。
泰興行星齒輪箱-沃德公司配套NAD，NBD，NCD，NAZD，NBZD，NCZD，NAF，NBF，NCF，NAZF，NBZF，NCZF十二個系列，規格型號齊全，并可配套各規格型號太陽輪，行星輪，太陽輪軸，內齒圈，機座，包能安裝，可指導安裝，也可負責安裝，總之，保證客戶能順利完工，質量好，性能高，使用壽命長，且*價比高！
