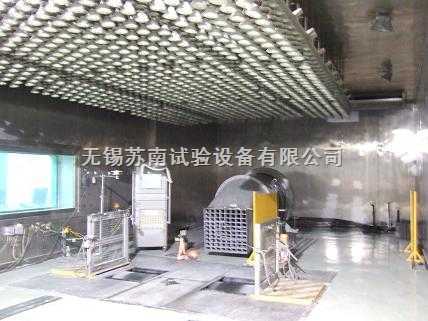

汽車整車綜合環境試驗艙適用于各類客車、大型車輛防雨密封性試驗的檢測（車輛在靜止?fàn)顟B(tài)、在規定的人工淋雨試驗條件下；關閉全部門、窗孔和蓋時。防止雨水進入車廂的能力）
主要技術性能
1、環境試驗艙內參數：
1.1、溫度技術參數：
1.1.1、溫度范圍：-40℃~60℃
1.1.2、溫度精度：當汽車不工作時，艙內氣溫不均勻度±2℃，受被試驗車熱負荷沖擊時，能在設定溫度內平穩控制，車前0.5米控制點氣溫波動﹤±1℃，一般控制點氣溫波動﹤±2℃。
1.1.3、在溫度-40℃至60℃范圍內艙壁上無凝結現象
1.2汽車空調綜合環境試驗室技術參數：
1.2.1、排放試驗：絕對濕度（H）5.5≤H≤12.2gH2o/kg空氣
1.2.2、歐3/4VI型試驗時，艙內整個試驗期間濕度應足夠低，以防止水在底盤測功機轉鼓上凝結。變溫時，保證不結霜。
1.2.3、汽車空調綜合環境試驗室性能試驗：試驗艙氣溫25℃時，相對濕度50%RH±5%
2、試驗（負載）對象參數：
2.1、整車大外形尺寸：7000×2200×2100mm
2.2、整車大裝備重量：4000Kg
2.3、發動機大功率：300KW
2.4、整車大吸氣量：720m3/h
2.5、整車大排氣量：3200 m3/h，排氣管出口高溫度350℃
2.6、整車大散熱量：300KW
2.7、轉鼓跟蹤風機：功率100KW，風速260Km/h，風量300000m3/h
2.8、新風供給量：-40℃~-10℃時，新風量大于1000 m3/h
-10℃~0℃時，新風量大于2500 m3/h
0℃~20℃時，新風量大于3500 m3/
20℃~30℃時，新風量大于5000 m3/h
3、汽車空調綜合環境試驗室動態技術參數：
3.1、滿足QC/T658-2000標準要求：38±1℃時，濕度為50%RH±5%，連續運行＞1 小時；
3.2、高溫試驗技術要求： 15～60±1℃時，濕度為68±5%RH，連續運行；
3.3、溫度為30℃時，汽車怠速狀態，整車大散熱量為25KW，大相對濕度達到90±5% RH，連續運行＞1小時。
3.4、試驗中環境溫濕度，可跟蹤負荷變動，能在設定濕度內平穩控制
3.4、升降溫速率要求：
3.4.1、由常溫升溫至 60℃長時間：不大于3h；
3.4.2、由常溫降溫至-40℃長時間：不大于3h；
3.5、環境試驗艙內氣壓
3.5.1、保證被試車穩定運行時艙內為微正壓（短時負壓），設有氣壓平衡裝置。
3.6、環境試驗艙日照參數：
3.6.1、適用溫度：35～60℃
3.6.2、日照光源：全光譜燈泡；
3.6.3、安裝形式：可移動式，角度可調（45度以上）
3.6.3、日照強度為不小于1200W/m2±20W/m2,（距車頂高度的水平面上的平均強度），可分片控制日照強度，亦可整體調控；
3.6.4、太陽輻射強度控制精度±20 W/m2（在距車頂高度的水平面上）
4、操作方式：
4.1、系統具有自動控制/手動控制的雙重操作功能；
4.2、試驗過程中可實現自動/手動雙向無擾動切換；
4.3、實時顯示試驗流程和試驗參數；
4.4、實時曲線顯示；
4.5、實時參數顯示及打??；
4.6、試驗數據實時存儲；
4.7、系統具有測試和自診斷功能
適用范圍:
汽車整車綜合環境試驗艙是依據整車(轎車、輕卡)環境試驗性能測試的工作狀態,經保溫隔熱處理后,采用適當?shù)耐L(fēng)、空調設備以滿足整車動力匹配,經濟性能匹配,整車?yán)鋯有阅芷ヅ?整車空調性能開發,整車低溫適應性能,排放性能等試驗要求。
適用標準:
70/220/EEC、715/2007/EC和692/2008/EC
EPA Tire1,NLEV和Tire2
GB 18352.2、GB18352.3、HJ/T400-2007和HJ/T390-2007、國5法規
