產品說明

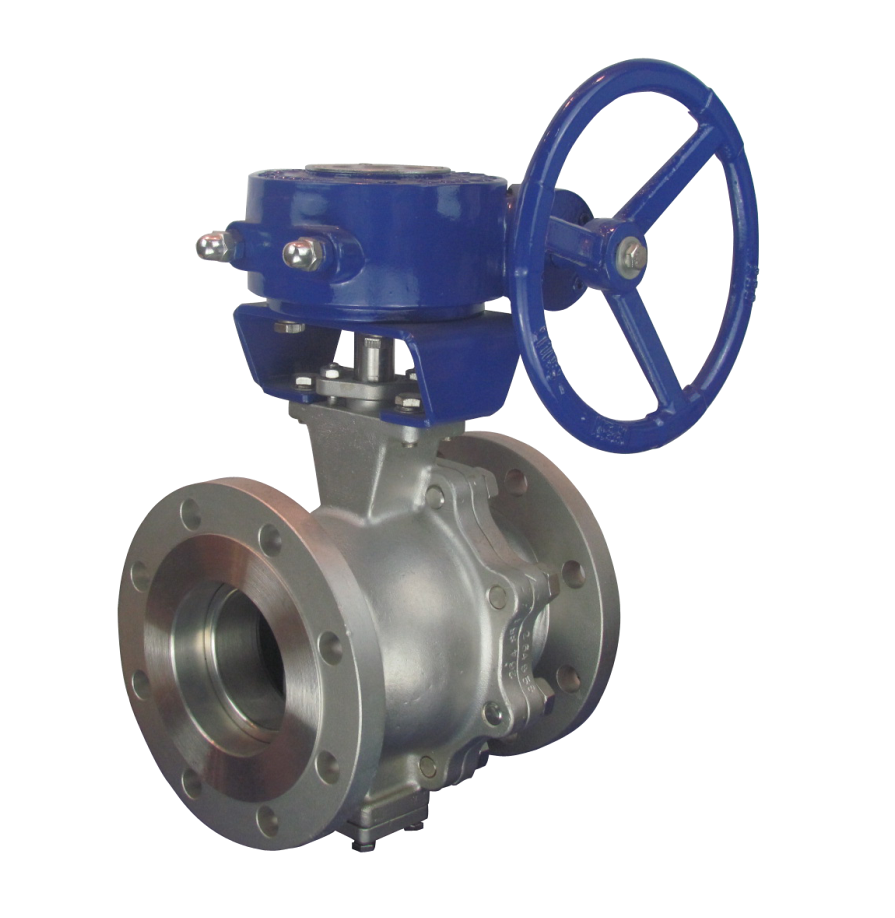

Q341Y、Q341F 型 手動蝸輪球閥PN16～PN40為蝸輪傳動,法蘭連接方式,浮動球直通式結構形式，閥座密封面材料為PTFE、增強 PTFE塑料（Q341F）、金屬堆焊鈷基（Q341Y），公稱壓力 PN16～PN40，閥體材料為WCB、CF8、CF8M的球閥,廣泛應用與各行各業。
性能參數
Q341Y、Q341F 型 手動蝸輪球閥PN16～PN40性能參數
| 型號 | PN | 工作壓力 /MPa | 適用溫度 /℃ | 適用介質 |
|---|---|---|---|---|
| Q341F-16C | 16 | 1.6 | ≤180 | 水、氣、油 |
| Q341F-25 | 25 | 2.5 | ||
| Q341F-40 | 40 | 4.0 | ||
| Q341Y-16C | 16 | 1.6 | ≤425 | 水、氣、油含顆粒介質 |
| Q341Y-25 | 25 | 2.5 | ||
| Q341Y-40 | 40 | 4.0 | ||
| Q341F-16P | 16 | 1.6 | ≤180 | 硝酸類 |
| Q341F-25P | 25 | 2.5 | ||
| Q341F-40P | 40 | 4.0 | ||
| Q341Y-16P | 16 | 1.6 | ≤450 | 水、氣、油含顆粒介質 |
| Q341Y-25P | 25 | 2.5 | ||
| Q341Y-40P | 40 | 4.0 | ||
| Q341F-16R | 16 | 1.6 | ≤180 | 硝酸類 |
| Q341F-25R | 25 | 2.5 | ||
| Q341F-40R | 40 | 4.0 | ||
| Q341Y-16R | 16 | 1.6 | ≤450 | 水、氣、油含顆粒介質 |
| Q341Y-25R | 25 | 2.5 | ||
| Q341Y-40R | 40 | 4.0 |
零件材料
| 型號 | 材料 | |||
|---|---|---|---|---|
| 閥體 | 閥桿 | 密封面 | 填料 | |
| Q341F-16C | WCB | 2Cr13 304 316 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti |
PTFE、增強 PTFE | PTFE |
| Q341F-25 | ||||
| Q341F-40 | ||||
| Q341Y-16C | 金屬堆焊鈷基 | 柔性石墨 | ||
| Q341Y-25 | ||||
| Q341Y-40 | ||||
| Q341F-16P | CF8 | 304 | PTFE、增強 PTFE | PTFE |
| Q341F-25P | ||||
| Q341F-40P | ||||
| Q341Y-16P | 金屬堆焊鈷基 | 柔性石墨 | ||
| Q341Y-25P | ||||
| Q341Y-40P | ||||
| Q341F-16R | CF8M | 316 | PTFE、增強 PTFE | PTFE |
| Q341F-25R | ||||
| Q341F-40R | ||||
| Q341Y-16R | 金屬堆焊鈷基 | 柔性石墨 | ||
| Q341Y-25R | ||||
| Q341Y-40R | ||||
結構尺寸
| DN | L | D | H | 重量/kg |
|---|---|---|---|---|
| 125 | 320 | 245 | 542 | 110 |
| 150 | 360 | 280 | 572 | 130 |
| 200 | 457 | 335 | 638 | 200 |
| 250 | 533 | 405 | 828 | 245 |
| 300 | 610 | 460 | 948 | 500 |
| DN | L | D | H | 重量/kg |
|---|---|---|---|---|
| 100 | 305 | 230 | 528 | 90 |
| 125 | 381 | 270 | 547 | 130 |
| 150 | 403 | 300 | 592 | 170 |
| 200 | 419 | 360 | 791 | 250 |
| 250 | 568 | 425 | 926 | 385 |
| 300 | 648 | 485 | 948 | 625 |
| DN | L | D | H | 重量/kg |
|---|---|---|---|---|
| 100 | 305 | 230 | 528 | 95 |
| 125 | 381 | 270 | 547 | 135 |
| 150 | 403 | 300 | 592 | 175 |
| 200 | 419 | 375 | 791 | 265 |
| 250 | 568 | 445 | 926 | 524 |
| 300 | 648 | 510 | 948 | 665 |
注意事項
1.安裝施工必須小心，切忌撞擊閥門。
2.安裝前，應將球閥作一檢查，核對規格型號，鑒定有無損壞，尤其對于閥桿。還要轉動幾下，看是否歪斜，因?yàn)檫\(yùn)輸過程中，最易撞歪閥桿。還要清除閥內的雜物。
3.球閥起吊時，繩子不要系在手輪或閥桿上，以免損壞這些部件，應該系在閥體上。
4.對于球閥所連接的管路，一定要清掃干凈。可用壓縮空氣吹去氧化鐵屑、泥砂、焊渣和其他雜物。這些雜物，不但容易擦傷球閥的密封面，其中大顆粒雜物（如焊渣），還能堵死小閥門，使其失效。
5.安裝時要留有閥柄旋轉的位置。6.球閥不能用作節流。 7.帶傳動機構的球閥應直立安裝。
