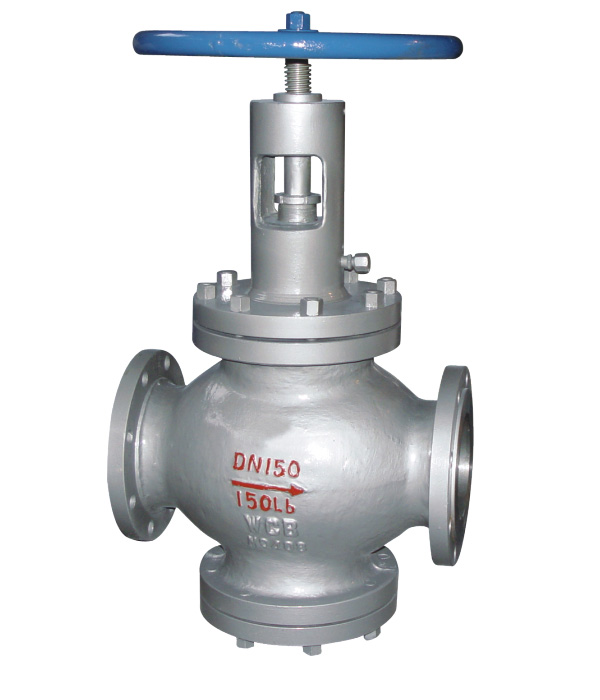

一、產品結構特點
1、本閥是一種新型的節流、截止、放空產品，該閥門采用籠形迷軍團節流，具有多級節流效果，節流效果明顯、密封可靠、操作維護方便等特點。
2、閥門采用雙重密封（硬、軟質密封）使密封可靠、硬質合金封面可以更耐氣流沖刷、耐磨損，雙重密封能做到在高壓氣體介質條件下的零泄漏。閥門使用壽命長。
3、閥座的密封面采用錐度密封，有利于閥門自身清洗附在密封面上的臟物。
4、閥門的閥瓣上設置了平衡孔，活塞式密封，保證了啟/閉全壓差條件下穩定操作，開啟輕便靈活、啟閉扭矩小。
5、填料采用帶自密封能力的V形填料結構，無需調節，開、關極為輕便。填料函處設有輔助密封油脂注入結構，使閥門填料密封性能可靠。
6、本閥門可以進行在線維修，管線可以帶壓狀態下更換填料等一系列易損件。
7、本閥在閥門的底部設置了較大的排污孔，必要時要以打開，清理閥內污物。
8、排污閥閥瓣的外園處高有O形密封圈，在啟/閉時具有自清掃功能和密封，排污時具有節流降壓功能。
二、工作原理
1、常閉狀態：閥瓣硬密封付壓在閥座凸臺上，形成一道硬質密封，同時嵌在閥瓣上的軟質密封與閥座端面緊壓，形成第二道密封，雙質密封結構保證了閥門的零泄漏，再由于閥瓣開設了平衡孔，使閥門在關閉、開啟時，閥瓣受到較小的作用力，也使閥門開啟、關閉時具有較小的力矩。
2、節流排污狀態：閥瓣密封付離開閥座，由于在閥瓣處設有了平衡孔，使閥門開啟極為輕便。閥門開啟后，管道中的介質、雜質一同流過閥套、閥座，同時實現節流與排污。閥瓣、閥座密封面利用套墊斜角改變介質流向，具有自清掃功能，使密封付不夾帶雜質。
3、關閉狀態：管道中介質排放后關閉閥門，介質從套墊斜角處進入閥座通道，流阻系數增加，流速加快，斜角改變介質流向方向，產生渦流，閥座端面介質徑向力增加，實現閥座啟封的吹掃。閥瓣密封付接近閥座時，套墊與閥座通道的配合間隙阻止較大顆粒介質流向密封付，加之流速的進一步增大和介質橫向力的吹掃，閥門關閉時密封付雜質已完全清掃干凈，保證了閥門排污后的密封性能，從而進一步保證排污后密封性也能達到無泄漏。因此大大提高了能力并延長了使用壽命。
三、性能規范
|
壓力等級 |
常溫試驗壓力(MPa) |
適用溫度(℃) |
適用介質 |
|||||||
|
殼體 |
密封 |
上密封 |
氣體低壓密封 |
G型 |
D型 D |
普通 |
抗硫型 |
普通 |
||
|
公稱壓力
|
1.6 |
2.4 |
1.76 |
1.76 |
0.6 |
-29～250 |
-45～121 |
-29～121 |
含H2S和 |
石油、天然氣、 |
|
2.5 |
3.8 |
2.75 |
2.75 |
0.6 |
||||||
|
4.0 |
6.0 |
4.4 |
4.4 |
0.6 |
||||||
|
6.4 |
9.6 |
7.04 |
7.04 |
0.6 |
||||||
|
10.0 |
15.0 |
11.0 |
11.0 |
0.6 |
||||||
|
16.0 |
24.0 |
17.6 |
17.6 |
0.6 |
||||||
四、采用標準：
|
設計標準 |
GB/T 12235 |
|
|
結構長度
|
法蘭連接 |
GB/T 12221 |
|
對焊連接 |
GB/T 15188.1 |
|
|
連接法蘭 |
JB/T79GB/T9113 |
|
|
對焊端 |
GB/T 12224 |
|
|
試驗和檢驗 |
JB/T9092 |
|
五、閥套式排污截止閥 (K)TP41Y系列主要零件材料：
|
序號 |
零件名稱 |
材質 |
序號 |
零件名稱 |
材質 |
|
1 |
雙頭螺柱 |
35crmo |
15 |
閥桿 |
2cr13 |
|
2 |
螺母 |
35 |
16 |
閥蓋 |
25 |
|
3 |
底蓋 |
20 |
17 |
下填料墊 |
1cr13 |
|
4 |
o形圈 |
nbr |
18 |
中填料 |
ptfe |
|
5 |
閥體 |
wcb |
19 |
中填料 |
nbr |
|
6 |
排污套 |
1cr18ni9 |
20 |
上填料墊 |
1cr13 |
|
7 |
慮網 |
1cr18ni9 |
21 |
隔環 |
ptfe |
|
8 |
閥座 |
20+ni45 |
22 |
填料壓蓋 |
45 |
|
9 |
內六角圓柱頭螺釘 |
35 |
23 |
支架 |
wcb |
|
10 |
壓板 |
20 |
24 |
閥桿螺母 |
zqal9-4 |
|
11 |
密封圈 |
nbr |
25 |
手輪 |
20 |
|
12 |
芯套 |
20+enp |
26 |
螺母 |
35 |
|
13 |
閥瓣 |
2cr13+ni60 |
27 |
注脂閥 |
25+鍍鋅（組件） |
|
14 |
鋼球 |
gcr15 |
|
|
|
