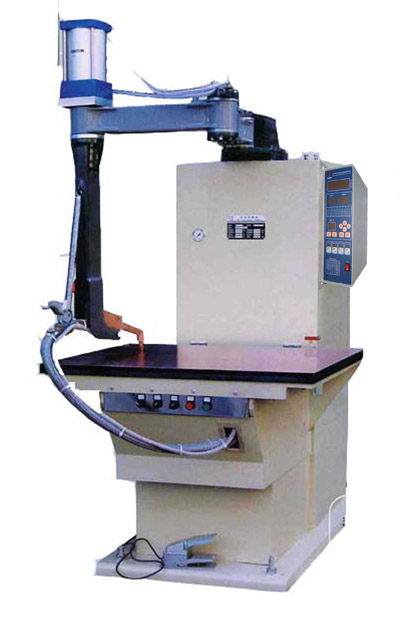

DN系列搖臂式氣動點焊機
⊙性能特點
> DN系列搖臂式氣動點焊機是將電極臂設計為可在工作臺范圍內移動并可在任意位置點焊，滿足工件的不方便移動。用電極對焊件加壓的同時通電、利用電極間的接觸電阻產生的焦耳熱（瞬間）熔化金屬而達到焊接的目的。無需添加任何焊料，效率高、成本低。易于自動化焊接。
> 焊機采用高性能氣動元件，主導軸及導向軸均采用鍍鉻光圓，傳遞壓力靈活可靠，無虛位產生。
> 焊接變壓器次級內部通水強制冷卻，并采用優化設計，高導磁材料制造，空載損耗低，功率輸出強勁、穩定、壽命長。
> 采用微電腦控制器控制，多規范焊接、可配雙腳踏、雙脈沖、雙電流控制功能、以及可控硅升溫監控及多項保護功能。
> 初級回路采用雙向水冷可控硅控制，保證電流輸出平衡、可靠。
> 焊機適應焊接范圍廣，充分實現一機多用。
⊙技術參數
|
項目 型號 |
DN-35 |
DN-50 |
DN-63 |
DN-75 |
DN-100 |
DN-150 |
DN-200 |
|
額定容量 KVA |
35 |
50 |
63 |
75 |
100 |
150 |
200 |
|
電源電壓 V |
380*2 |
380*2 |
380*2 |
380*2 |
380*2 |
380*2 |
380*2 |
|
頻率 HZ |
50 |
50 |
50 |
50 |
50 |
50 |
50 |
|
額定輸入電流 A |
92 |
132 |
166 |
197 |
263 |
395 |
527 |
|
次級空載電壓 V |
0.8-4.7 |
1.06-5.9 |
1.1-6.3 |
1.12-7.5 |
1.46-8.5 |
1.52-12 |
1.52-13 |
|
負載持續率 % |
50 |
50 |
50 |
50 |
50 |
50 |
50 |
|
焊接厚度 mm |
1.2+1.2 |
1.5+1.5 |
1.8+1.8 |
2+2 |
2.2+2.2 |
2.5+2.5 |
3+3 |
|
搖臂伸出長度 mm |
600 |
600 |
750 |
850 |
1000 |
1200 |
1200 |
|
電極間最大壓力 KN |
4.7 |
5.2 |
5..2 |
6.3 |
6.3 |
6.3 |
6.3 |
|
上電極動作次數/min |
≧85 |
≧75 |
≧75 |
≧65 |
≧65 |
≧65 |
≧65 |
|
氣源工作壓力 Mpa |
≦0.4 |
≦0.5 |
≦0.5 |
≦0.05 |
≦0.55 |
≦0.55 |
≦0.55 |
|
冷卻水流量 L/h |
300 |
620 |
620 |
700 |
720 |
720 |
720 |
|
工作程序延時范圍 周波 |
1-99 |
1-99 |
1-99 |
1-99 |
1-99 |
1-99 |
1-99 |
可根據焊件結構設計制造
