一、Q345R（HIC)和Q345R(R-HIC)簡介Q345R(HIC)是做了抗氫致開裂檢驗的Q345R容器板，Q345R(R-HIC)是在Q345R(HIC)的基礎(chǔ)上又加做了SSCC檢驗，即硫化物應(yīng)力腐蝕檢驗。Q345R(HIC)和Q345R(R-HIC)的交貨狀態(tài)是正火，-30℃沖擊，Ⅰ級探傷，工藝參考標(biāo)準(zhǔn)GB713-2014。
二、Q345R（HIC)與Q345R(R-HIC)尺寸、重量、外形及允許偏差1.Q345R(HIC)與Q345R(R-HIC)的尺寸、重量、外形及允許偏差應(yīng)符合GB/T709的規(guī)定。2.Q345R(HIC)與Q345R(R-HIC)的厚度偏差按GB/T709中的B類偏差執(zhí)行。三、Q345R（HIC)與Q345R(R-HIC)冶煉方法Q345R（HIC)與Q345R(R-HIC)采用電爐+爐外精煉方式冶煉，冶煉過程進行Ca處理，并應(yīng)為本質(zhì)細晶粒鋼，其實際晶粒度為5級或5級以上。四、Q345R（HIC)與Q345R(R-HIC)化學(xué)成分分析
C：≤0.20 Si：0.20-0.60 Mn：1.20-1.36 Al：≥0.020 Ca：0.0015-0.0030
O：≤0.004 CEV：≤0.045
五、Q345R(HIC)與Q345R(R-HIC)力學(xué)性能
厚度8~16
抗拉強度Rm/Mpa(N/mm2)：510-640
屈服強度ReL/Mp(N/mm2)：≥345
伸長率A/%：21
沖擊試驗溫度/℃：-30
沖擊吸收能量KV2/J：≥34
180°彎曲試驗 彎曲直徑：d=2a
厚度17-36
抗拉強度Rm/Mpa(N/mm2)：500-630
屈服強度ReL/Mp(N/mm2)：≥325
伸長率A/%：21
沖擊試驗溫度/℃：-30
沖擊吸收能量KV2/J：≥34
180°彎曲試驗 彎曲直徑：d=3a
厚度37-60
抗拉強度Rm/Mpa(N/mm2)：490-620
屈服強度ReL/Mp(N/mm2)：≥315
伸長率A/%：21
沖擊試驗溫度/℃：-30
沖擊吸收能量KV2/J：≥34
180°彎曲試驗 彎曲直徑：d=3a
厚度61-100
抗拉強度Rm/Mpa(N/mm2)：490-620
屈服強度ReL/Mp(N/mm2)：≥305
伸長率A/%：21
沖擊試驗溫度/℃：-30
沖擊吸收能量KV2/J：≥34
180°彎曲試驗 彎曲直徑：d=3a
厚度101-150
抗拉強度Rm/Mpa(N/mm2)：480-610
屈服強度ReL/Mp(N/mm2)：≥285
伸長率A/%：21
沖擊試驗溫度/℃：-30
沖擊吸收能量KV2/J：≥34
180°彎曲試驗 彎曲直徑：d=3a

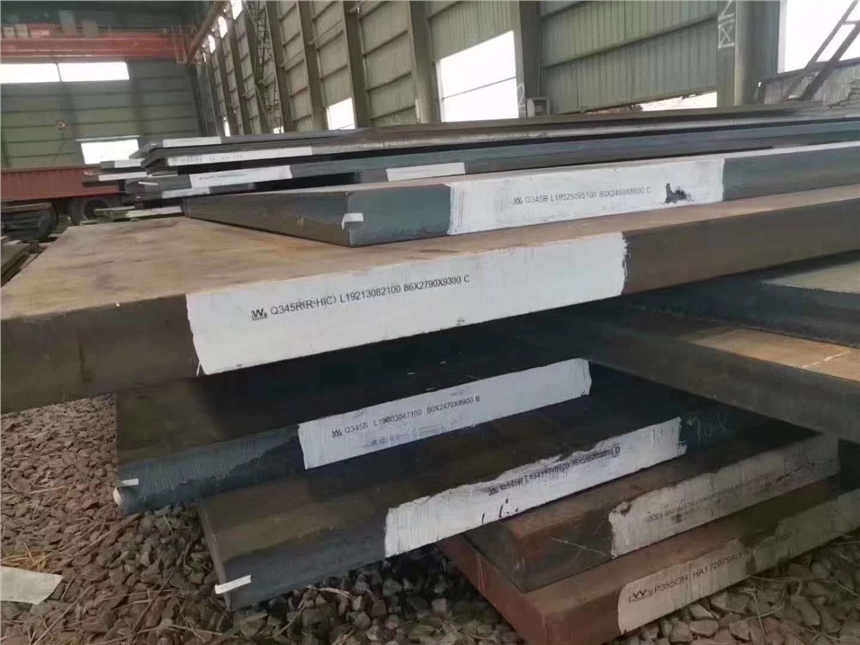

材質(zhì) 厚 寬 長 重量 庫存
Q345R(R-HIC)鋼板 30 2050 6900 3.398 舞鋼
Q345R(R-HIC)鋼板 32 2000 7250 3.699 舞鋼
Q345R(R-HIC)鋼板 32 2000 7730 3.938 舞鋼
Q345R(R-HIC)鋼板 36 2200 8540 5.405 舞鋼
Q345R(R-HIC)鋼板 38 1520 8300 3.818 舞鋼
Q345R(R-HIC)鋼板 38 1520 8530 3.924 舞鋼
Q345R(R-HIC)鋼板 38 2500 7730 5.886 舞鋼
Q345R(R-HIC)鋼板 38 2600 9300 7.374 舞鋼
Q345R(R-HIC)鋼板 40 3100 4200 4.19 舞鋼
Q345R(R-HIC)鋼板 42 2000 8600 5.772 舞鋼
