一、概述

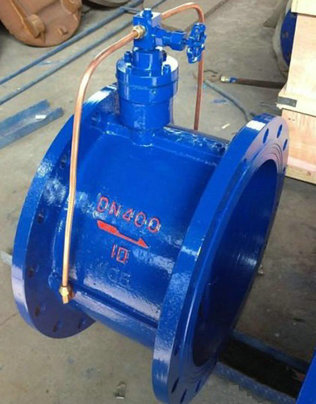

微阻緩閉蝶式止回閥 HH46X、HH48X、HH49X系列可用在清水、污水、海水等介質的供排水管道上既能防止介質的倒流又能有效地限制破壞性水錘保證管線的安全使用。該閥結構新穎、體各小、密封可靠、啟瑚平穩、耐磨損、使用壽命長、油壓緩胡不受介質影響、流阻小、應用范圍廣并且有較好的節能效果。
二、微阻緩閉蝶式止回閥 HH46X、HH48X、HH49X系列主要零件材料
|
型 號 |
閥體、蝶板 |
閥桿、活塞、缸套 |
閥座 |
彈簧 |
|
HH46、48、49X |
鑄鐵、碳鋼、不銹鋼 |
不銹鋼 |
不銹鋼 |
不銹鋼 |
三、微阻緩閉蝶式止回閥 HH46X、HH48X、HH49X系列主要技術參數
|
型 號 |
公稱壓力 |
試驗壓力Ps(MPa) |
工作溫度(℃) |
適用介質 |
|
|
殼體 |
密 封 |
≤120 |
清水 |
||
|
HH46、48、49X |
1.6 |
2.4 |
1.76 |
||
|
2.5 |
3.75 |
2.75 |
|||
|
4.0 |
6.0 |
4.4 |
|||
GB/T 12236-2008石油、化工及相關工業用的鋼制旋啟式止回閥國家標準
GB/T 12235-2007石油、石化及相關工業用鋼制截止閥和升降式止回閥國家標準
GB/T 12233-2006通用閥門 鐵制截止閥與升降式止回閥國家標準
JB/T 8937-1999對夾式止回閥國家標準
五、為確保您的使用要求，訂貨時請?jiān)敿?xì)說明：
