一、產品概述

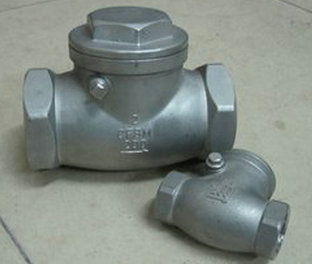

內螺紋絲扣不銹鋼止回閥 H14W-16P系列的功能是用來防止管路中的介質倒流。止回閥屬于自動閥類，啟閉件靠流動介質的力量自行開啟
或關閉。止回閥只用于介質單向流動的管路上，阻止介質回流，以防發生事故。
適用介質為：水、油品、蒸汽、酸性介質等。
二、內螺紋絲扣不銹鋼止回閥 H14W-16P系列性能規范：
|
公稱壓力（Mpa） |
PN |
1.6 |
2.5 |
4.0 |
6.4 |
|
強度試驗壓力（Mpa） |
PT |
2.4 |
3.8 |
6.0 |
7.6 |
|
低壓氣密封試驗壓力（Mpa） |
0.6 |
||||
|
高壓氣密封試驗壓力（Mpa） |
2.0, 3.0, 4.8, 7.6 |
||||
|
適用介質 |
H14W-(16-64)C |
H14W-(16-64)P |
H14W-(16-64)R |
||
|
水、油品、汽 |
硝酸類 |
醋酸類 |
|||
|
適用溫度（℃） |
-40～180 |
||||
三、內螺紋絲扣不銹鋼止回閥 H14W-16P系列主要零件材料
|
序號NO. |
零件名稱 |
材質 |
|
1 |
不銹鋼CF8M/CF8 |
|
|
2 |
閥蓋 |
不銹鋼CF8M/CF8 |
|
3 |
搖桿插銷 |
不銹鋼316/304 |
|
4 |
閥瓣 |
不銹鋼CF8M/CF8 |
|
5 |
螺塞 |
不銹鋼316/304 |
|
6 |
螺塞墊片 |
聚四氟乙烯PTFE |
GB/T 13932-1992通用閥門 鐵制旋啟式止回閥國家標準
GB/T 12236-2008石油、化工及相關工業用的鋼制旋啟式止回閥國家標準
GB/T 12235-2007石油、石化及相關工業用鋼制截止閥和升降式止回閥國家標準
GB/T 12233-2006通用閥門 鐵制截止閥與升降式止回閥國家標準
JB/T 8937-1999對夾式止回閥國家標準
五、為確保您的使用要求，訂貨時請?jiān)敿?xì)說明：
