型號
|
HH741X-10
|
HH741X-16
|
HH741X-25
|
|
|
工作壓力（MPa）
|
1.0
|
1.6
|
2.5
|
|
|
適用溫度（℃）
|
0～80
|
|||
|
適用介質
|
水
|
|||
|
材料
|
閥體、閥蓋
|
鑄鐵
|
||
|
閥桿
|
鉻不銹鋼
|
|||
|
閥座、閥盤
|
青銅
|
|||
|
膜片
|
丁晴橡膠
|
|||

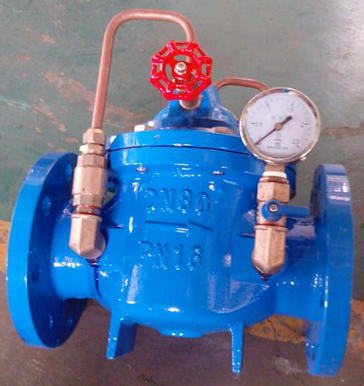

三、緩閉式止回閥 300X系列主要外形和連接尺寸
|
公稱口徑 |
主要外形尺寸和連接尺寸（mm） | |||||
| L | W | W1 | H | H1 | F | |
| BY200X-10 BY200X-16 BY200X-25 | ||||||
| 20 | 180 | 282 | 220 | 172 | 106 | 116 |
| 25 | 180 | 282 | 220 | 172 | 106 | 116 |
| 32 | 180 | 282 | 220 | 172 | 106 | 116 |
| 40 | 240 | 320 | 210 | 265 | 210 | 170 |
| 50 | 240 | 320 | 210 | 265 | 210 | 170 |
| 65 | 250 | 330 | 215 | 310 | 215 | 180 |
| 80 | 285 | 350 | 220 | 350 | 245 | 210 |
| 100 | 360 | 410 | 230 | 460 | 305 | 275 |
| 125 | 400 | 420 | 245 | 520 | 365 | 310 |
| 150 | 455 | 430 | 260 | 570 | 415 | 355 |
| 200 | 585 | 440 | 280 | 695 | 510 | 460 |
| 250 | 650 | 450 | 300 | 780 | 560 | 500 |
| 300 | 800 | 460 | 320 | 905 | 658 | 580 |
| 350 | 860 | 470 | 340 | 1025 | 696 | 640 |
| 400 | 960 | 480 | 360 | 1080 | 735 | 715 |
| 450 | 1075 | 530 | 395 | 1030 | 610 | 780 |
| 500 | 1075 | 580 | 420 | 1135 | 665 | 830 |
| 600 | 1230 | 600 | 445 | 1270 | 725 | 920 |
| 700 | 1650 | 730 | 495 | 1460 | 865 | 980 |
| 800 | 1750 | 830 | 530 | 1640 | 925 | 1050 |
