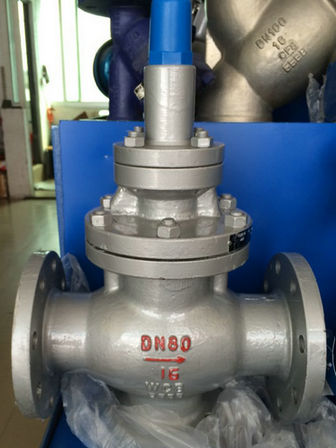

活塞式蒸汽減壓閥Y43H-16C/25C/40C
一、活塞式蒸汽減壓閥結構特點和用處
本系列減壓閥屬于先導活塞式減壓閥。由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節調節彈簧壓力設定出口壓力、利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。
產品主要用于蒸汽管路，起減壓穩壓作用。
二、活塞式蒸汽減壓閥主要技術參數和性能指標
公稱壓力(Mpa) |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
殼體試驗壓力(Mpa)* |
2.4 |
3.75 |
6.0 |
9.6 |
15.0 |
密封試驗壓力(Mpa) |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
最高進口壓力(Mpa) |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
出口壓力范圍(Mpa) |
0.1-1.0 |
0.1-1.6 |
0.1-2.5 |
0.5-3.5 |
0.5-3.5 |
壓力特性偏差(Mpa)P2P |
GB12246-1989 |
||||
流量特性偏差(Mpa)P2G |
GB12246-1989 |
||||
最小壓差(Mpa) |
0.15 |
0.15 |
0.2 |
0.4 |
0.8 |
滲漏量 |
GB12245-1989 |
||||
三、活塞式蒸汽減壓閥主要零件材料
零件名稱 |
零件材料 |
閥體 閥蓋 底蓋 |
WCB |
閥座 閥盤 |
2Cr13 |
缸套 |
2Cr13/25(鍍硬鉻) |
活塞 |
2Cr13/銅合金 |
活塞環 |
合金鑄鐵 |
導閥座 導閥桿 |
2Cr13 |
膜片 |
1Cr18Ni9Ti |
主閥彈簧 |
50CrVA |
導閥主彈簧 |
50CrVA |
調節彈簧 |
60Si2Mn |
四、本廠產品全部采用以下國家標準生產：
GB/T 21386-2008比例式減壓閥
JB/T 2205-2000減壓閥結構長度
GB/T 12245-2006減壓閥 性能試驗方法
GB/T 12244-2006減壓閥 一般要求
五、為確保您的使用要求，減壓閥訂貨時請詳細說明：
一、新項目用戶請?zhí)峁┰O計院設計的型號，更換配件用戶請?zhí)峁┲笆褂玫漠a(chǎn)品型號
二、如沒具體型號請?zhí)峁?span lang="EN-US">1.使用介質及溫度；2.工作壓力；3.傳動方式；4.連接方式；5.結構形式；6.公稱通經等
