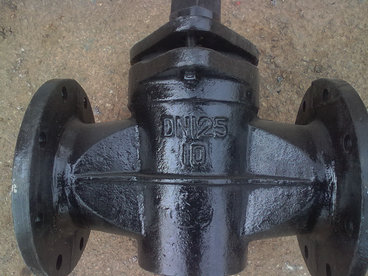

X43T鑄鐵二通銅芯旋塞閥 X43T-10、X43T-16鑄鐵旋塞閥系類
一、X43T二通銅芯鑄鐵旋塞閥概述：旋塞閥的結構簡單，開關迅速，流體阻力小，角行程操作快。在事故等緊急狀態下，能快速連通或切斷管路。與閘閥、截止閥相比，操作更靈活，開關更迅速。旋塞閥是用帶通孔的塞體作為啟閉件，塞體隨閥桿轉動，以實現啟閉動作。
二、X43T二通銅芯鑄鐵旋塞閥主要性能規范
型號 |
公稱壓力 |
試驗壓力PS（MPa） |
適用介質 |
工作溫度（℃） |
|
殼體 |
密封 |
||||
X43T-10 |
1.0 |
1.5 |
1.1 |
水、蒸汽、油品 |
≤100 |
三、X43T二通銅芯鑄鐵旋塞閥主要零部件材料：
零件名稱 |
閥體 |
塞子 |
填料壓蓋 |
填料 |
X43T-10 |
鑄鐵 |
鑄銅 |
鑄鐵 |
柔性石墨、油浸石棉盤根 |
四、X43T二通銅芯鑄鐵旋塞閥主要尺寸
型號 |
公稱通徑 |
尺寸 |
|||||||||
L |
D |
D1 |
D2 |
f |
b |
z-φd |
□s |
h |
H |
||
X43T-10 |
15 |
80 |
95 |
65 |
45 |
2 |
14 |
4-φ14 |
14 |
26 |
99 |
20 |
90 |
105 |
75 |
55 |
2 |
16 |
4-φ14 |
14 |
34 |
124 |
|
25 |
110 |
115 |
85 |
65 |
2 |
16 |
4-φ14 |
17 |
38 |
133 |
|
32 |
115 |
135 |
100 |
78 |
2 |
18 |
4-φ18 |
18 |
45 |
152 |
|
40 |
150 |
145 |
110 |
85 |
3 |
18 |
4-φ18 |
26 |
55 |
212 |
|
50 |
170 |
160 |
125 |
100 |
3 |
20 |
4-φ18 |
28 |
74 |
260 |
|
65 |
220 |
180 |
145 |
120 |
3 |
20 |
4-φ18 |
32 |
82 |
295 |
|
80 |
250 |
195 |
160 |
135 |
3 |
22 |
4-φ18 |
40 |
95 |
327 |
|
100 |
300 |
215 |
180 |
155 |
3 |
26 |
8-φ18 |
45 |
135 |
425 |
|
125 |
350 |
245 |
210 |
185 |
3 |
24 |
8-φ18 |
54 |
154 |
482 |
|
150 |
400 |
280 |
240 |
210 |
3 |
24 |
8-φ23 |
62 |
172 |
512 |
|
200 |
450 |
335 |
295 |
265 |
3 |
24 |
8-φ23 |
75 |
195 |
605 |
|
250 |
530 |
390 |
350 |
320 |
3 |
28 |
12-φ23 |
85 |
230 |
660 |
|
300 |
580 |
440 |
400 |
368 |
4 |
30 |
12-φ23 |
100 |
263 |
760 |
|
