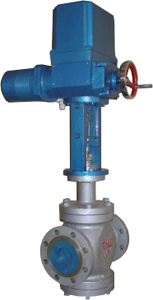

ZAZN電動雙座調節閥、電動套筒式調節閥
一、概述
ZAZN電動雙座調節閥、電動套筒式調節閥由DDZ型系列直行程電動執行機構和套筒閥兩部分組成。以單相交流220V電源為動力。接受0-10mA或4-20mA直流信號，自動地控制調節閥開度，從而達到對壓力、溫度、流量、液位等工藝參數的連續調節。
該產品具有比雙座閥大的流量系數，且允許壓差大，穩定性好，工作時不易產生振動，適用性強等優點，廣泛地應用于電力、冶金、石油、化工、輕工等工業部門的自動控制系統。
二、產品主要技術參數：
|
公稱通徑 DN(mm) |
25 |
40 |
50 |
80 |
100 |
150 |
200 |
|
|
額定流量系數 |
全量 |
15 |
35 |
50 |
125 |
190 |
400 |
630 |
|
0.6 |
9 |
20 |
30 |
75 |
115 |
240 |
350 |
|
|
流量特性 |
直線：等百分比 |
|||||||
|
公稱壓力PN(MPa) |
1.6 4.0 6.4 |
|||||||
|
連接型式 |
法蘭連接： PN6.4按JB79-59標準 |
|||||||
|
配用執行機構型號 |
DKZ-310 |
DKZ-410 |
DKZ-410 |
|||||
|
出抽推力(N) |
4000 |
6400 |
6400 |
|||||
|
行程L(mm) |
16 |
25 |
40 |
60 |
||||
|
全行程時間 (s) |
12.5 |
20 |
32 |
37 |
||||
|
作用方式 |
電開式(K常用)；電關式(B) |
|||||||
|
輸入信號 |
O-1OmA 4-20mA DC |
|||||||
|
供電電源 |
220V； 50-60Hz |
|||||||
|
固有可調比 R |
30：1 |
|||||||
三、ZAZN電動雙座調節閥、電動套筒式調節閥主要性能指數：
|
項 目 |
技術性能指標 |
|
基本誤差% |
≤±5 |
|
回 差% |
≤3 |
|
死 區% |
≤5 |
|
泄 漏 量 |
0.01%×閥額定容量 |
|
額定流量系數誤差% |
≤±10 |
四、為確保您的使用要求，訂貨時請詳細說明：
1、新項目用戶請?zhí)峁┰O(shè)計院設計的型號，更換配件用戶請?zhí)峁┲笆褂玫漠a(chǎn)品型號
2、如沒具體型號請?zhí)峁?span>1.使用介質及溫度；2.工作壓力；3.傳動方式；4.連接方式；5.結構形式；6.公稱通經等
