低煙無鹵鎧裝電力電纜WD-MYJY33-0.6/1KV3*1.5技術解析?
?一、型號定義與結構特性?
1. ?型號分解?
o ?WD-MYJY33?：無鹵低煙（WD）+ 煤礦用（M）+ 交聯聚乙烯絕緣（YJ）+ 聚烯烴護套（Y）+ 細圓鋼絲鎧裝（33）；
o ?0.6/1KV?：額定電壓等級（相電壓0.6kV/線電壓1kV）；
o ?3×1.5?：3芯銅導體，每芯截面積1.5mm2。

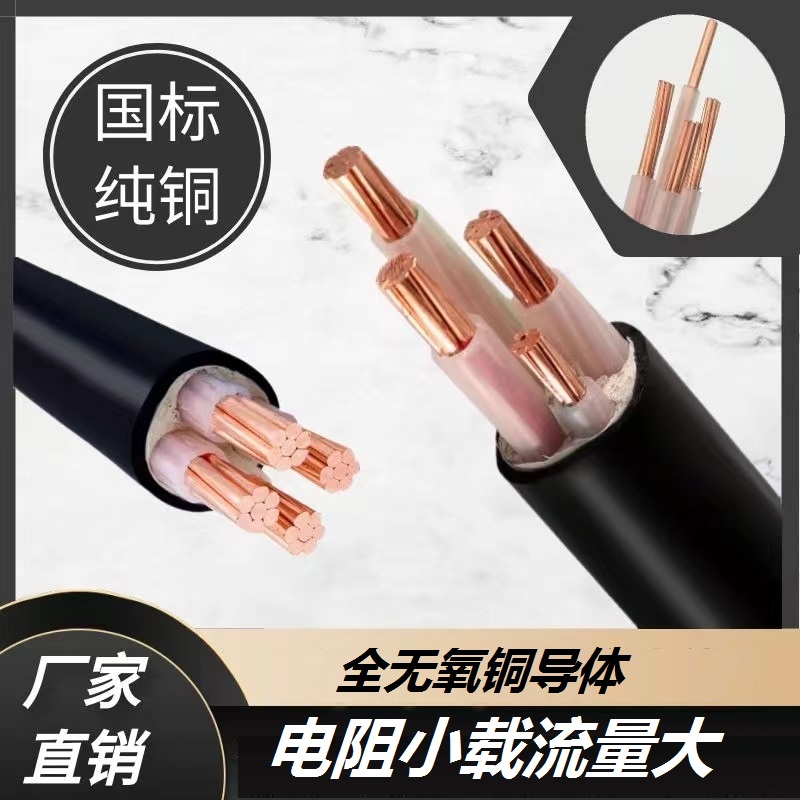

2. ?分層結構?
o ?導體?：無氧銅芯（截面積1.5mm2，符合GB/T 3956標準）；
o ?絕緣層?：交聯聚乙烯（XLPE，耐溫90℃，厚度≥0.7mm）；
o ?鎧裝層?：細圓鋼絲編織（抗拉強度≥1500N，防護等級IP67）；
o ?護套?：黑色/灰色聚烯烴（低煙無鹵，燃燒時煙密度≤60，無鹵酸氣體釋放）。
?
二、低煙無鹵鎧裝電力電纜WD-MYJY33-0.6/1KV3*1.5關鍵性能參數?
1. ?電氣性能?
o ?額定載流量?：環境溫度25℃時，空氣中敷設約30A；
o ?絕緣電阻?：20℃時≥500MΩ·km；
o ?耐壓測試?：3.5kV/5min（工頻電壓）不擊穿。
2. ?機械與環境特性?
o ?抗拉強度?：鎧裝層短期允許拉力≥3200N；
o ?彎曲半徑?：靜態≥15倍電纜外徑，動態≥20倍；
o ?工作溫度?：-40℃~+90℃（短期耐溫130℃）；
o ?阻燃等級?：通過GB/T 18380.3 B類阻燃試驗（可選A類）。
?
三、低煙無鹵鎧裝電力電纜WD-MYJY33-0.6/1KV3*1.5應用場景與安裝規范?
1. ?典型應用?
o ?礦山井下供電?：采煤機、輸送機等設備電源連接（適應復雜機械應力環境）；
o ?地面設施?：礦區辦公樓、變電站電力傳輸（低煙無鹵特性保障人員安全）；
o ?自動化控制?：井下監控系統、傳感器供電（鎧裝層抗電磁干擾）。
2. ?安裝要求?
o ?敷設方式?：直埋時需鋪砂蓋磚（防護層厚度≥100mm）；
o ?抗拉保護?：牽引力≤長期允許拉力的80%（建議使用防扭鋼絲繩牽引）；
o ?接地處理?：鎧裝層與金屬設備外殼可靠連接（接地電阻≤4Ω）。
?
五、注意事項?
· ?環境限制?：避免長期接觸強酸/堿性土壤（鎧裝層防腐蝕需額外防護）；
· ?維護檢測?：定期測量絕緣電阻（建議每半年一次）；
· ?儲存條件?：干燥通風環境，避免陽光直射（倉儲溫度≤50℃）。
?注?：以上參數綜合供應商技術文檔整理，實際性能以實測及采購合同為準。
