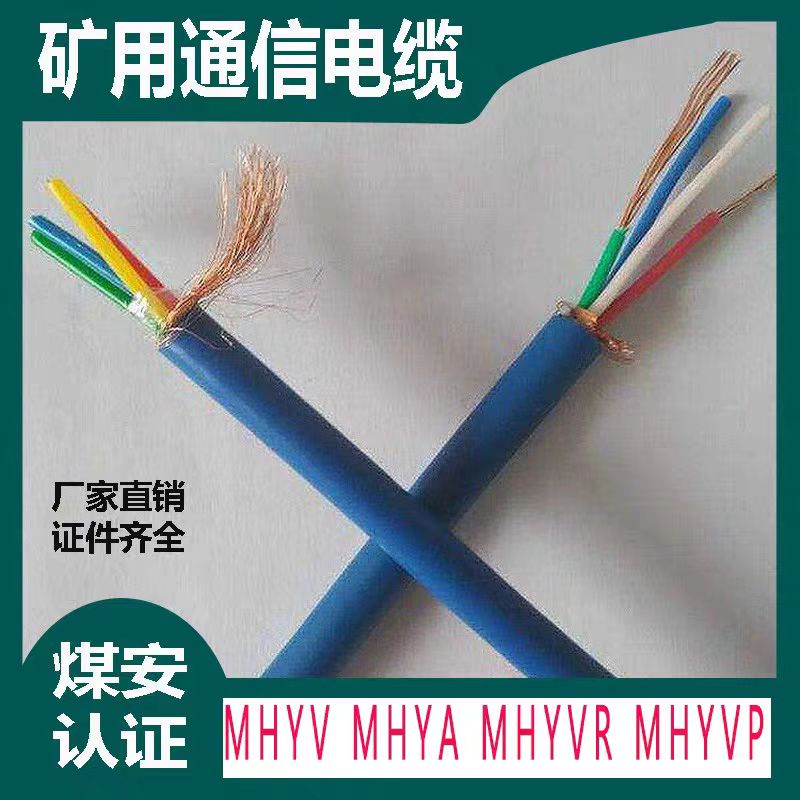

一． 天聯敷設電纜PZYV-14C礦用通信電纜MHYSV MHYS32執行標準；MT818.14-1999
二． 天聯敷設電纜PZYV-14C電纜型號及名稱：
MHYSV—煤礦用聚乙烯絕緣鋼-聚乙烯粘接護層聚氯乙烯護套通信電纜；
MHYS32—煤礦用聚乙烯絕緣鋼-聚乙烯粘接護層聚氯乙烯護套通信電纜
三． 天聯敷設電纜PZYV-14C產品用途：
MHYSV MHYS32—用于較潮濕的斜井或平巷。
四． 天聯敷設電纜PZYV-14C產品主要性能指標，在20℃時符合下表要求：
|
型號 |
規格 |
導體結構 根數/單根導體直徑mm |
導體直流電阻 （Ω/Km） |
固有衰減 （dB/Km） |
絕緣電阻 （MΩ/Km） |
工作電容 （uF/Km） |
|
MHYSV |
5×2 |
1/0.8 |
≤38 |
≤1.10 |
≥3000 |
≤0.06 |
|
MHYSV
|
20×2 30×2 50×2 |
1/0.8 |
≤36.7 |
≤0.95 |
||
|
MHYSV
|
30×2 50×2 80×2 100×2 |
1/0.8 |
≤36.7 |
≤0.95 |
五． 電纜結構符合表1～表3 的要求：
表1 mm
|
型號 |
規格 |
導體結構 根數/單線標稱直徑 |
絕緣標稱厚度 |
外護套標稱厚度 |
電纜外徑 |
|||||||
|
MHYSV |
1×2 |
1/0.8 |
0.45 |
1.6 |
≤7.1 |
|||||||
|
2×2 |
0.45 |
1.6 |
≤8.6 |
|||||||||
|
1×4 |
0.45 |
1.6 |
≤8.0 |
|||||||||
|
5×2 |
0.45 |
1.6 |
≤11.5 |
|||||||||
|
MHYSV |
20×2 |
|
0.35 |
≥6 |
1.5 |
2.0 |
≤23.4 |
|||||
|
20×2 |
1/0.8 |
0.35 |
≥6 |
1.5 |
2.0 |
≤23.4 |
||||||
|
20×2 |
|
0.35 |
≥6 |
1.5 |
2.0 |
≤23.4 |
||||||
|
30×2 |
0.35 |
≥6 |
2.0 |
2.0 |
≤27.4 |
|||||||
|
50×2 |
0.35 |
≥6 |
2.0 |
2.0 |
≤32.6 |
|||||||
|
80×2 |
0.35 |
≥6 |
2.0 |
2.2 |
≤38 |
|||||||
|
100×2 |
|
0.35 |
≥6 |
2.0 |
2.4 |
≤41 |
||||||
表3 mm
|
型號 |
規格 |
導體結構 根數/單線標稱直徑 |
絕緣 標稱厚度 |
鋁-聚乙烯粘接護層重疊寬度 |
內護套 標稱厚度 |
鍍鋅鎧裝 鋼絲直徑 |
外護套 標稱厚度 |
電纜外徑 |
|
MHYS32 |
30×2 |
1/0.8 |
0.35 |
≥0.6 |
2.0 |
≥1.6 |
2.5 |
≤32.6 |
|
50×2 |
0.35 |
≥0.6 |
2.0 |
≥1.6 |
2.5 |
≤37.3 |
||
|
80×2 |
0.35 |
≥0.6 |
2.2 |
≥2.0 |
2.5 |
≤43.0 |
||
|
100×2 |
1/0.8 |
0.35 |
≥0.6 |
2.2 |
≥2.0 |
2.8 |
≤47.0 |
六．天聯敷設電纜PZYV-14C電纜的安裝與敷設：
1．電纜長期允許工作溫度為-40～+50℃，月平均相對濕度為95％（+25℃時）；
2．電纜允許敷設與安裝的溫度應不低于-10℃；
3．電纜彎曲半徑為電纜為外徑的15倍。
七．天聯敷設電纜PZYV-14C電纜的運輸和貯存及注意事項：
電纜適用于水.陸.空一切運輸工具，在運輸儲存過程中應注意：
1．防止水分侵入電纜；
2．防止嚴重彎曲及其他機械損傷；
3．防止高溫及陽光下暴曬；用戶根據指針在刻度上的位置來判斷讀數。指示符平均值晌應數字式萬用表用于標識所選量程或功能的符號。可測量正弦波信號、并能以較低準確度測量非正弦波信號的數字式萬用表。字用于規定數字式萬用表分辨率的數字。分流器數字式萬用表(DMM)數字式萬用表中測量電流用的低阻值電阻器。數字式萬用表利用歐姆定律測量分流器兩端的電壓降，并計算出電流值。用數字來顯示被測信號值的儀表。與模擬式萬用表相比，數字式萬用表的耐用性和分辨率更高，且準確度要高得多。
