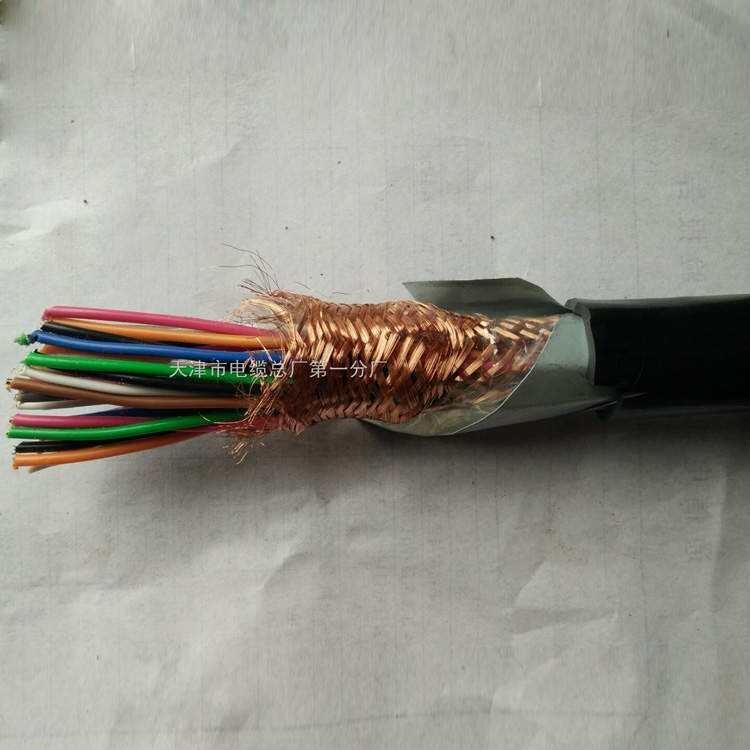

天聯礦用控制電纜MKVVR-18*4FTP超五類屏蔽網線加電源線復合電纜
執行標準：YD/T1019-2001 JB/T8734-2013
一、產品名稱及型號規格
產品名稱：FTP超五類屏蔽網線加電源線復合電纜
1. 電纜型號和規格：FTP 4×2×0.5+2×0.75
二、天聯礦用控制電纜MKVVR-18*4導體材料和結構
超五類屏蔽網線導體采用1/0.5mm無氧銅絲偏差±0.02mm
電源線 2×0.75 銅絲采用24/0.2
三、天聯礦用控制電纜MKVVR-18*4絕緣芯線構造及顏色
1. 絕緣線芯數量：8芯（4對）
2. 顏色：白（藍）藍，白（橙）橙，白（綠）綠，白（棕）棕
3. 絕緣材料：高密度聚乙烯
4. 絕緣外徑：0.8±0.02mm
四、屏蔽材料和結構
1. 鋁箔（麥拉帶）屏蔽。
五、護套材料及顏色
2. 采用灰色（可以根據需要采用任意顏色）阻燃聚氯乙烯護套。
六、成品電纜特性
1. 彎曲半徑：小于電纜直徑的10倍
七、測試電壓
導體間DC1.0KV/1min
0.75的試驗電壓2KV/5min
八、電纜的使用溫度
溫度范圍：-20℃-60℃
安裝溫度不低于0攝氏度
十、天聯礦用控制電纜MKVVR-18*4電氣性能
1.單根0.5導體直流電阻大值9.5Ω/100m
0.75的直流電阻大值26Ω/100m
2.20攝氏度時絕緣電阻大于等于5000MΩ
2×0.75的絕緣電阻大于等于36.7MΩ
3.工作電容大值5.6nf/100m
4.特性阻抗（at1MHZ-100MHZ）100±15%
5.轉移阻抗at1MHZ和10MHZ時為50mΩ/m和100mΩ/m
6.衰減at1-100MHZ
At1/4/10/16/20/31.25/62.5/100MHZ
≤（3.2/6/9.5/12.1/13.6/17.1/24.8/32.0）dB/100m
十一、天聯礦用控制電纜MKVVR-18*4近端串音衰減at1-100MHZ
At1/4/10/16/20/31.25/62.5/100MHZ
≥65.3/56.3/50.3/47.2/45.8/42.9/38.4/35.3dB
