聚乙烯絕緣聚乙烯護套屏蔽雙絞軟電纜
技術規范書

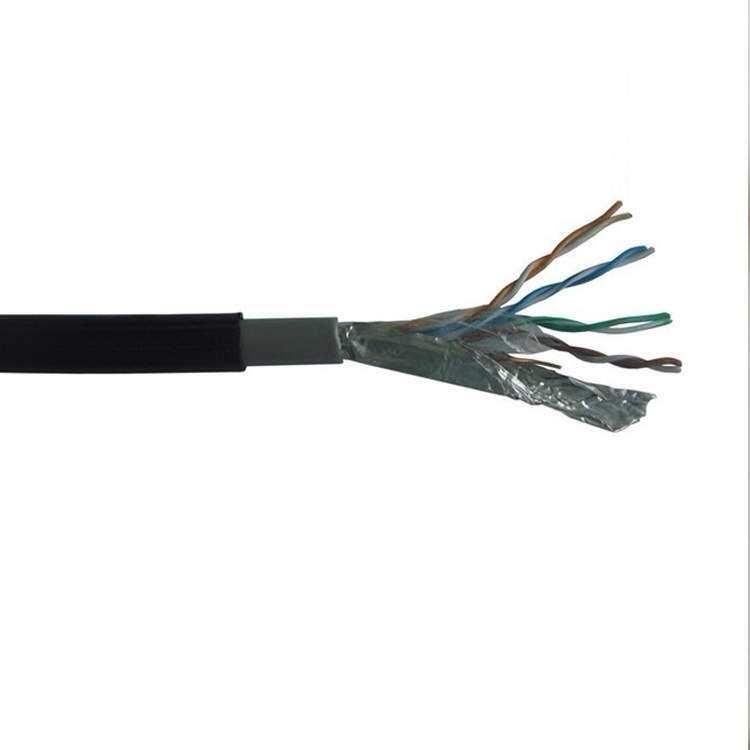

一﹑唐山電力電纜YJV-0.6/1kV，5×4圖片產品用途及特點
本產品適用于數據傳輸場合。本產品為非阻燃類產品。
二﹑執行標準
企業標準：Q/TY1012-2008
三、唐山電力電纜YJV-0.6/1kV，5×4圖片使用特性
1.電纜長期使用溫度：-40～70℃
2.z低環境溫度：固定敷設-40℃非固定敷設-15℃。
3.電纜敷設溫度： 不低于0℃
4.RYYSP型電纜彎曲半徑應不小于電纜直徑的10倍。
四、唐山電力電纜YJV-0.6/1kV，5×4圖片型號、名稱及用途
型號：RVSP
名稱：聚氯乙烯絕緣聚氯乙烯護套屏蔽雙絞軟電纜
額定電壓:300/500v
用途：用于商場隧道等，使用移動或固定敷設
五、產品主要技術指標
|
項目 |
單位 |
指標1.0 mm2 |
|
20℃時導體直流電阻不大于 |
Ω/km |
19.5 |
|
電纜工作電容不大于 |
uf/km |
0.06 |
|
耐交流工頻電壓 |
KV/min |
1.5KV/5min |
|
電纜電感不大于 |
uH/km |
800 |
|
遠端串音衰減 |
dB/km |
70 |
六、電纜規格
|
規格 芯數×截面積 mm2 |
導體結構 根數/直徑 |
絕緣標稱厚度 mm |
導體絕緣外徑 mm |
電纜參考外徑 mm |
|
2×1.0 |
32/0.2 |
0.7 |
2.68 |
8.06 |
|
4×1.0 |
32/0.2 |
0.7 |
2.68 |
13.32 |
|
2×0.5 |
16/0.2 |
0.5 |
1.94 |
4.14 |
七、唐山電力電纜YJV-0.6/1kV，5×4圖片型號組成及代表意義
軟芯導體結構----------------------------------------------------------------R
銅質線芯----------------------------------------------------------------------省略
聚氯乙烯絕緣-------------------------------------------------------------------V
雙絞型-------------------------------------------------------------------------S
銅絲編織屏蔽----------------------------------------------------------------P
聚氯乙烯護套-------------------------------------------------------------------V兩相PM型爪極步進電機的旋轉原理與本文開頭的兩相PM型分布線圈步進電機的旋轉原理基本相同。本文張圖可知，一個線圈只能給一個磁極激磁，然而爪極電機的一相線圈可以給多極激磁。下圖示出爪極步進電機的旋轉原理。實際的兩相PM型爪極步進電機，設計的多極Nr=12，此時定子的爪極數每相有12對極。為簡化原理便于理解，下圖將一相簡化成一對極。實際的兩相步進電機兩相繞組同時激磁，通常作2相激磁驅動，為說明和理解容易，簡化為一相激磁狀態的說明，一相激磁如能驅動轉子旋轉，兩相激磁肯定也能運轉。單相異步電動機按啟動方式分類，主要有分相起動和罩極起動兩種。分相起動又分為電阻分相、電容分相兩大類。其中電容分相應用較廣泛，又主要分為：單值電容起動型、單值電容起動并運轉型、雙值電容型。原理圖如下：：單值電容啟動型：單值電容啟動并運行型：雙值電容型，單值電容啟動型，當電機啟動以后，轉速達到額定轉速百分之七十五時，離心開關S斷開，將電容C和副繞組Zz2切斷。這種運行在300W以上單相電機。，單值電容啟動并運行型，這里的電容即有啟動作用，又有運轉功能。
