ASTP-120鎧裝電纜，RS485現場總線,STP-120電纜說明:
RS485電纜,STP-120Ω電纜,ASTP-120Ω電纜,RS485屏蔽電纜,RS485信號電纜,RS485通訊電纜,RS485通信電纜,RS485現場總線,RS485屏蔽雙絞線,RS485專用電纜,RS485 2x2*24AWG,RS485 1x2*20AWG,PROFIBUS-DP西門子DP總線,RS485現場總線,RS485屏蔽雙絞電纜,RS485光伏發電專用信號線,RS485-22鎧裝屏蔽雙絞電纜,RS485通訊線,ASTP-120鎧裝雙絞屏蔽電纜,STP-120雙絞屏蔽電纜

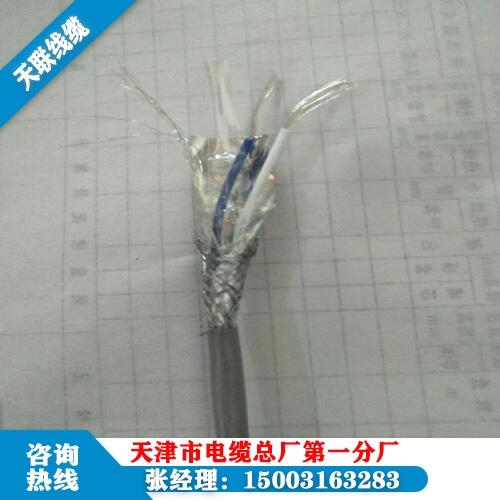

ASTP——鎧裝型雙絞屏蔽現場總線電纜，最常用的規格：ASTP-120Ω（for RS485 & CAN） one pair 18 AWG ，電纜外徑12.3mm左右?？捎糜诟蓴_嚴重、鼠害頻繁以及有防爆要求的場所。使用時，建議鎧裝層兩端接地，最內層屏蔽一端接地！
一、RS485電纜型號規格及參數
型號規格，導體結構 導體直徑 絕緣標稱厚度 絕緣外徑 成纜后外徑 編制及屏蔽后外徑 護套厚度及外徑
二、RS485電纜主要技術要求
1、導體：采用多股鍍錫銅絲絞和導體。導體表面無油污、無灰塵等缺陷。導體直流電阻要符合標準規定。
2、絕緣：采用普通PVC絕緣料擠包，絕緣表面需光滑圓整，不得有自然收縮現象，絕緣線芯直徑應嚴格按本工藝生產，絕緣線芯分色根據客戶需求。
3、將絕緣線芯絞和成纜，成纜外徑要圓整，節距均勻一致，線芯外用聚酯帶重疊繞包扎緊。
4、加7/0.15鍍錫絲作引流地線，然后加鋁塑復合帶中包。
5、編織：采用鍍錫編織屏蔽，屏蔽密度80%，編織層要求光滑、無毛刺、無漏編、無油污等明顯質量缺陷。
6、護套：采用普通紫色PVC護套料擠包，護套表面光滑、圓整。
7、印字：護套印型號規格（RS458 1*2*24AWG）;印字清晰耐擦，印字：白色。（如有特殊需要由需方提供）
三、 RS485電纜適用特性
1、兼顧傳輸音頻信號和固定敷設的鐵路信號。
2、抗干擾性能優異。
3、既能分開單對使用，也能多對同時使用，傳輸多路信號特別優異。
4、可部分傳輸動力、 鐵路信號電纜的使用特性與結構
四、型號、名稱、工作條件
1、本產品適用于交流額定電壓500V或直照明、電動工具等所必須的電源，還能同時傳輸各種控制信號。流電壓1000V及以下傳輸音頻信號，以及固定敷設的鐵路信號和某些自動裝置用傳輸控制線路。
2、額定電壓：交流500V、直流1000V 。
3、電纜導體允許工作溫度為70℃，電纜長期允許的環境溫度-40℃~60℃。
4、電纜敷設時的環境溫度：聚纜應不低于0℃，聚乙烯護套電纜不低于-10℃。5、電纜敷設時*小彎曲半徑：應不小于電纜外徑的15倍。
通雙絞屏蔽型電纜 STP-120Ω(for RS485 & CAN) one pair 20 AWG ，電纜外徑7.7mm左右。適用于室內、管道及一般工業環境。使用時，屏蔽層一端接地！ 普通雙絞屏蔽型電纜 STP-120Ω(for RS485 & CAN) one pair 18 AWG ，電纜外徑8.2mm左右。適用于室內、管道及一般工業環境。使用時，屏蔽層一端接地！ 鎧裝雙絞屏蔽型電纜 ASTP-120Ω(for RS485 & CAN) one pair 18 AWG ，電纜外徑12.3mm左右?？捎糜诟蓴_嚴重、鼠害頻繁以及有防雷、防爆要求的場所。使用時，建議鎧裝層兩端接地，最內層屏蔽一端接地！ 性阻抗為100Ω的 雙絞屏蔽電纜 STP-100Ω(for FF & PROFIBUS-PA) one pair 18 AWG 則應用于FF、PROFIBUS-PA 總線，常用18AWG導體。 RS-485通訊電纜在一般場合采用雙絞線就可以，但在要求比較高的環境下可以采用帶屏蔽層的雙絞電纜。在使用RS485通訊時，對于特定的傳輸線路，主機(召測設備)到儀表的485口間的電纜長度與數據信號傳輸?shù)牟ㄌ芈食煞幢?；這個長度主要受信號的失真以及噪聲的影響所影響。
承諾單位：天津市電纜總廠一分廠。
【本公司鄭重聲明】
1、簽訂產品質量保障書，承諾-不合格產品絕不出廠。
2、兩年內產品質量跟蹤服務，并將客戶服務記錄在檔案保存20年。
3、確因產品質量問題，我公司將保修、包退、包換、滿足客戶要求。
