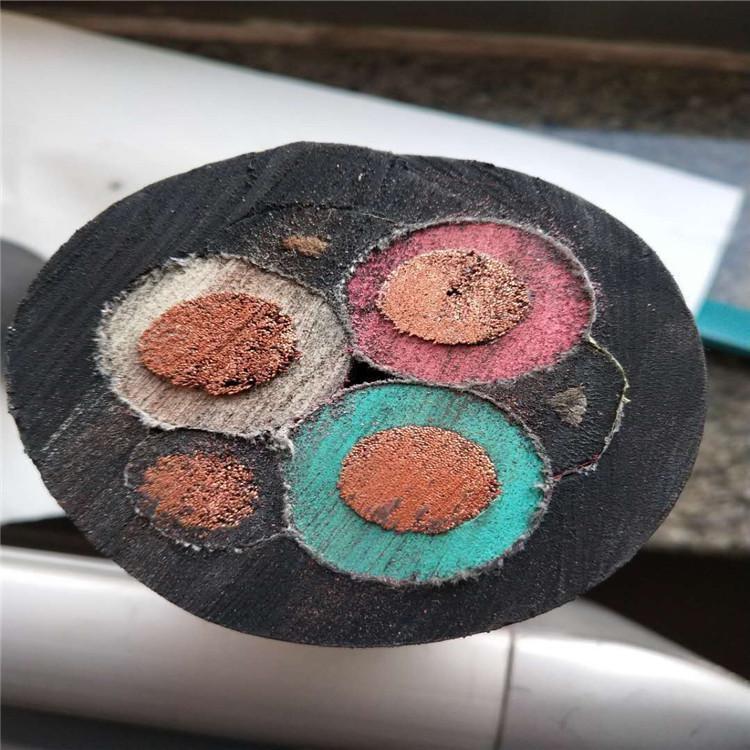

UGF 3*70礦用高壓橡套電纜-6KV礦用電纜
6kv礦用橡套軟電纜－高壓礦用電纜
1、 型號及名稱： UGF-6000V礦用橡套軟電纜
UG-6000V礦用橡套軟電纜
2、執行標準： 3、用 途： 交流額定電壓6kv及以下移動配電裝置及礦山采掘機械；起重運輸機械等。
UGF3.6/6kv采掘機用電纜，UGF3*25+1盾構機軟電纜
4、使用特性： 電纜的額定電壓為6kv；
電纜的長期工作溫度為+65℃。
電纜的zui小彎曲半徑為電纜直徑的6倍。
5、電纜的規格應符合表1規定
芯數×截面 導體結構 根數/線徑 絕緣標稱厚度 護套標 稱厚度 標稱外徑 電線主芯直流電阻
歐/千米
主線芯 地線芯
UGF 3×6+1×6 84/0.30 4.5 1.4 6.0 40.3 3.30
UGF3×10+1×10 84/0.40 4.5 1.6 6.0 43.8 1.91
UGF 3×16+1×16 126/0.40 4.5 1.6 6.0 46.8 1.21
UGF 3×25+1×16 196/0.40 4.5 1.6 6.0 49.3 0.78
UGF3×35+1×16 276/0.40 4.5 1.6 6.0 52.0 0.554
6、技術性能：
20℃時導體直流電阻見表1。
成品電纜線芯間的絕緣電阻，換算到長度1km，溫度為20℃，應不小于100兆歐。
成品電纜的主線芯間及主線芯與接地線間，應能經受交流50赫茲15000伏電壓試驗5分鐘不擊穿。
UGF 3*70礦用高壓橡套電纜-6KV礦用電纜橡套電纜分為重型橡套軟電纜（YC電纜，YCW電纜），中型橡套軟電纜（YZ電纜，YZW電纜），輕型橡套軟電纜（YQ電纜，YQW電纜），防水橡套軟電纜（JHS電纜，JHSB電纜），電焊機電纜（YH電纜，YHF電纜，YHD電纜）
電焊機電纜產品說明
本產品適用于對地電壓交流不超過200V和脈動直流峰值400V電焊機用二次側接線及連接電焊鉗.是適用于電焊機二次側接線及連接電焊鉗的專用電纜,額定電壓交流不超過200V和脈動直流峰值400V。結構為單線芯,采用多股軟導線復絞制成。導電線芯外面采用耐熱聚酯薄膜絕緣帶繞包,最外層用橡皮制成的絕緣兼護套做為保護層。
防水橡套軟電纜產品說明
JHS型防水橡套電纜供交流電壓500V及以下的潛水電機上傳輸電能用。在長期浸水及較大的水壓下，具有良好的電氣絕緣性能。防水橡套電纜彎曲性能良好，能承受經常的移動.
