1、 型號及名稱：

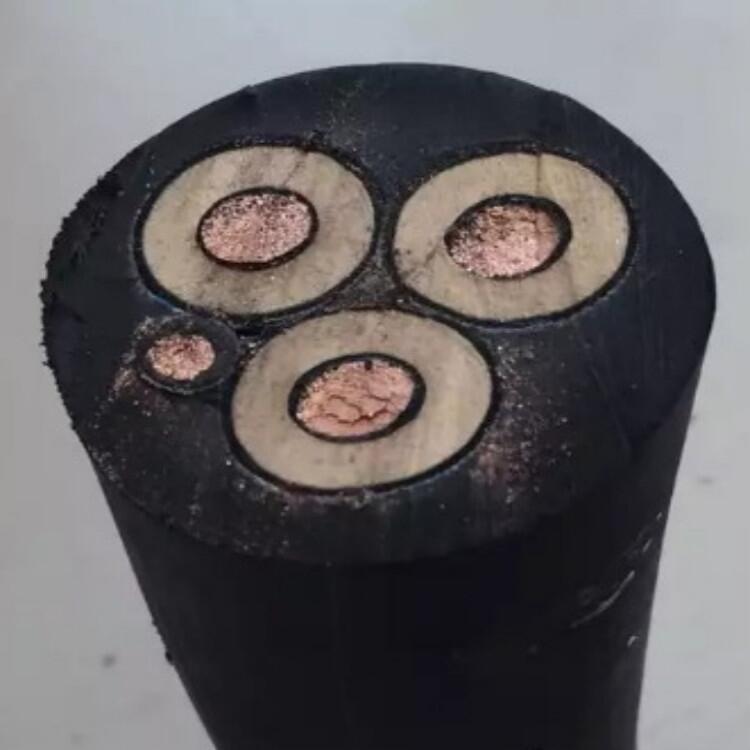

UGF-6000V礦用橡套軟電纜
UG-6000V礦用橡套軟電纜
2、執(zhí)行標準：TL/J30-94
3、UGF電纜用途：交流額定電壓6kv及以下移動配電裝置及礦山采掘機械；起重運輸機械用銅芯橡皮絕緣橡皮護套軟電纜。
4、使用特性： 電纜的額定電壓為6kv；
電纜的長期工作溫度為+65℃。
電纜的彎曲半徑為電纜直徑的6倍。
電纜護套采用的氯丁膠或以氯丁膠為主的混合橡皮，耐油性和不延燃性不作考核。
5、電纜的規(guī)格應符合下表規(guī)定
導體結構 主芯厚 地芯厚 護套厚 標稱外徑 主芯電阻
UGF 3*6+1*6 84/0.30 4.5 1.4 6.0 40.3 3.30
UGF 3*10+1*10 84/0.40 4.5 1.6 6.0 43.8 1.91
UGF 3*16+1*16 126/0.40 4.5 1.6 6.0 46.8 1.21
UGF 3*25+1*16 196/0.40 4.5 1.6 6.0 49.3 0.78
UGF 3*25+1*16 276/0.40 4.5 1.6 6.0 52.0 0.554
6、技術性能：
20℃時導體直流電阻見上表。
成品電纜線芯間的絕緣電阻，換算到長度1km，溫度為20℃，應不小于100兆歐。
成品電纜的主線芯間及主線芯與接地線間，應能經受交流50赫茲15000伏電壓試驗5分鐘不擊穿。
7、交貨要求：
電纜的交貨長度應不小于100m,允許長度不小于20m
短段電纜交貨，其交貨數(shù)量應不超過交貨總長度的10％
長度計量誤差應不超過±0.5％
