產品簡介

JEFR型橡皮絕緣丁腈護套引接線?

產品價格：￥4.2

上架日期：2020-10-08 11:19:23

產地：安徽滁州市

發貨地：安徽滁州市

供應數量：不限

最少起訂：1米

瀏覽量：1629

點擊詢價 QQ洽談

資料下載：暫無資料下載

其他下載：暫無相關下載

詳細說明

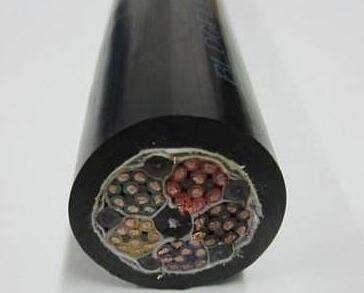

產品名稱：JEFR型橡皮絕緣丁腈護套引接線

翻車機斗輪機電纜 UCP礦用橡套電纜油井加熱電纜電焊機電纜

產品詳細介紹

用途
該型號產品適用于變壓器、電機、配電裝置及各種成套設備引接線。

型號及名稱
JEFR 橡皮絕緣丁腈護套引接線
1 鍍錫銅導體
2 隔離層(如果有的話)
3 橡皮絕緣層
4 丁腈橡皮護套層
(注：本產品可根據用戶需要制成黑、白、綠和紅等多種顏色，
色澤鮮明、持久)

產品結構及參考數據(見表)

JEFR型500V

標稱截面(mm2)	導電線芯結構(mm)		絕緣標稱厚度 (mm)	護套標稱厚度 (mm)	電纜外徑 (mm)	電纜參考重量(kg/km)	20℃導體電阻≤(Ω/km)
標稱截面(mm2)	單線根數	單線直徑	絕緣標稱厚度 (mm)	護套標稱厚度 (mm)	電纜外徑 (mm)	電纜參考重量(kg/km)	20℃導體電阻≤(Ω/km)
0.5	28	0.15	0.6	0.8	4.3	20	38.5
0.75	42	0.15	0.6	0.8	4.5	24	25.7
1.0	32	0.20	0.6	0.8	4.7	28	18.9
1.5	48	0.20	0.6	0.8	5.0	35	12.6
2.5	19	0.41	0.8	1.0	6.2	57	7.59
4	19	0.52	0.8	1.0	6.8	76	4.54
6	19	0.64	0.8	1.0	4.5	100	3.00
10	49	0.52	1.0	1.2	10.0	178	1.78
16	49	0.64	1.0	1.2	11.2	243	1.18
25	98	0.58	1.0	1.4	13.7	372	0.716
35	133	0.58	1.0	1.4	14.8	471	0.528
50	133	0.68	1.2	1.6	17.1	647	0.384
70	189	0.68	1.2	1.6	19.6	879	0.270
95	259	0.68	1.4	1.6	21.9	1160	0.197
120	259	0.76	1.6	1.8	24.6	1451	0.158
150	320	0.76	1.8	2.2	29	1911.5	0.132
185	395	0.76	1.8	2.2	32	2268.65	0.108
240	513	0.76	2.2	3	35	3010	0.0817
300	641	0.76	2.4	3.5	38	3770	0.0654

JEFR型橡皮絕緣丁腈護套引接線

產品技術要求

4.1 導體采用鍍錫銅絲，其結構符合表1、2的規定，性能符合JB947-76《橡皮和塑料絕緣電線電纜用銅導電線芯》中的要求。
4.2 絕緣橡皮性能符合JB664-77《電線電纜用橡皮》標準規定。
絕緣厚度符合表1、2，允許偏差-10%，其薄處的厚度不小于標稱值的90%-0.1mm。
4.3 護套橡皮性能符合JB664-77《電線電纜用橡皮》規定，護套厚度符合表1、2，允許偏差-20%，其薄處厚度不小于標稱值的80%。
4.4 成品電線須經受QYDDL0118-2003，規定的交流50Hz耐電壓試驗。
4.5 成品電線導電線芯直流電阻在溫度20℃時應符合表1、2規定。
4.6 電線應能經受浸漆試驗，電線經130±5℃，5小時恒溫后，浸入溫度為50±5℃的1032漆中30分鐘，取出滴干，再經130±5℃，48小時恒溫，后將電線卷繞在規定直徑的圓棒上，電線護套層應地我開裂，脆裂和發粘等現象。
