鋼廠用GN500高溫電纜1*6
用途：適用于冶金、石油、化工、天然氣等高溫環境中，需要防火性能的各種電氣裝置需用的電纜
導體：使用裸銅，鍍鎳絲或純鎳絲0.5-10mm2的單支或絞線
絕緣：采用云母，玻璃纖維絲組成
顏色：紅、藍、白、黃、綠、棕、黑
交貨長度：允許長度不小于10米短段電線交貨數量不能超過交貨總量的20%
額定溫度：500℃，長期工作溫度300℃-500℃-800℃
額定電壓：450-750以下
產品標準：GB12666、6-90標準
耐火性能：1000℃以下90分鐘內熔絲不斷

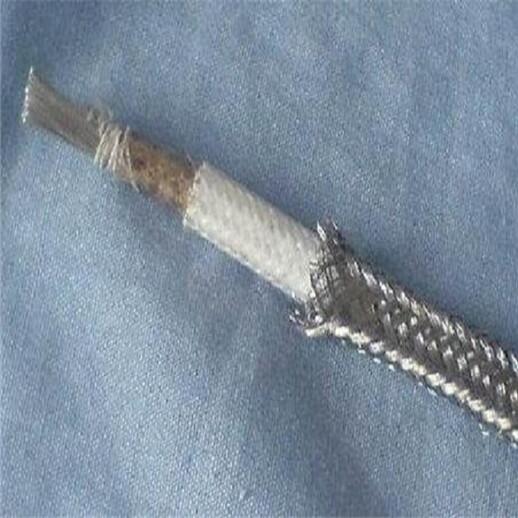

云母繞包玻璃纖維編織高溫電線
|
型號及名稱 |
標準截面mm2 |
導體結構（根數/外徑） |
成品重量kg/km |
|
GN 500℃-01 |
0.5 |
4/0.41 1/0.8 7/0.3 |
11.4 |
|
1 |
7/0.41 1/1.0 19/0.26 |
15.7 |
|
|
1.5 |
11/0.41 1/1.3 19/0.32 |
18.8 |
|
|
2 |
15/0.41 19/0.37 19/0.37 |
25.8 |
|
|
2.5 |
1/1.28 19/0.41 |
31.5 |
|
|
4 |
20/0.50 1/2.24 19/0.52 |
45.4 |
|
|
6 |
30/0.50 1/2.76 49/0.4 |
68.8 |
|
|
10 |
49/0.50 7×12/0.4 84/0.4 |
105.3 |
|
|
16 |
84/0.41 7×19/0.4 126/0.4 |
163 |
|
|
25 |
189/0.41 490/0.80 49/0.8 |
||
|
GN 500℃-01 |
35 |
276/0.4 |
|
|
50 |
396/0.4 |
||
|
70 |
360/0.5 |
||
|
95 |
475/0.5 |
||
|
120 |
616/0.5 |
