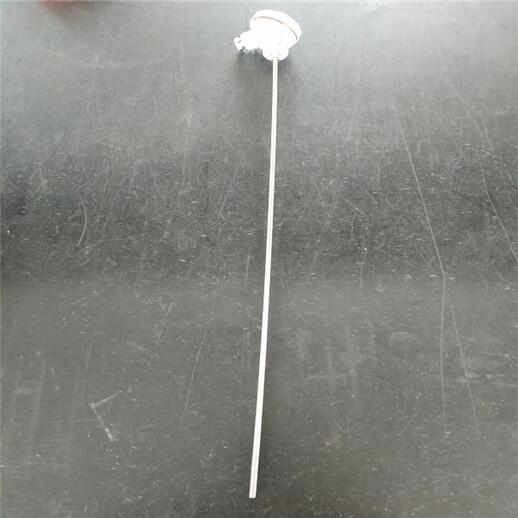

熱電偶溫度計WRMK2-221
1、應用
通常和顯示儀表、記錄儀表、電子計算機等配套使用。直接測量各種生產過程中的0°C~1300°C范圍內液體，蒸汽和氣體介質以及固體表面溫度。
2、特點
熱響應時間少，減小動態誤差；
可彎曲安裝使用；
測量范圍大；
機械強度高，耐壓性能好；
3、工作原理
鎧裝熱電偶的電極由兩根不同導體材質組成。當測量端與參比端存在溫差時，就會產生熱電勢，工作儀表便顯示出熱電勢所對應的溫度值。
4、主要技術參數
產品執行標準
IEC584
IEC1515
GB/T16839-1997
JB/T5582-91
5、測量范圍及允差：
|
型號 |
分度號 |
允差等級 |
|||
|
I |
II |
||||
|
允差值 |
測溫范圍°C |
允差值 |
測溫范圍°C |
||
|
WRNK |
K |
±1.5°C |
-40~+375 |
±2.5°C |
-40~+333 |
|
±0.004ltl |
375~1000 |
±0.0075ltl |
333~1200 |
||
|
WRMK |
N |
±1.5°C |
-40~+375 |
±2.5°C |
-40~+333 |
|
±0.004ltl |
375~1000 |
±0.0075ltl |
333~1200 |
||
|
WREK |
E |
±1.5°C |
-40~+375 |
±1.5°C |
-40~+333 |
|
±0.004ltl |
375~800 |
±0.004ltl |
333~900 |
||
|
WRFK |
J |
±1.5°C |
-40~+375 |
±1.5°C |
-40~+333 |
|
±0.004ltl |
375~750 |
±0.004ltl |
333~750 |
||
|
WRCK |
T |
±1.5°C |
-40~+125 |
±1°C |
-40~+133 |
|
±0.004ltl |
125~350 |
±0.0075ltl |
133~1000 |
||
|
WRPK |
S |
±1°C |
0~+1100 |
±2.5°C |
0~600 |
|
±[0.003（t-1100）] |
1100~1600 |
±0.0025ltl |
600~1600 |
||
6、常溫絕緣電阻
鎧裝偶在環境溫度為20±15°C，相對濕度不大于80%試驗電壓為500±50V（直流）電極與外套管之間的絕緣電阻>1000MΩ。即1m長的試樣的絕緣電阻為1000MΩ；10m長的試樣的絕緣電阻為100MΩ；
7、偶絲直徑及材料
|
偶絲形式 |
單支式 |
雙支式 |
|
|
套管直徑 |
Ф2Ф3 Ф4 Ф5 Ф6 Ф8 |
Ф3Ф4 Ф5 Ф6 Ф8 |
|
|
套管材質 |
E﹑J﹑T |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
|
K﹑N |
1Cr18Ni9Ti GH3030 |
1Cr18Ni9Ti GH3030 |
|
|
S |
GH3039 |
GH3039 |
|
