一、?流程示意圖
?
二、?設備組成

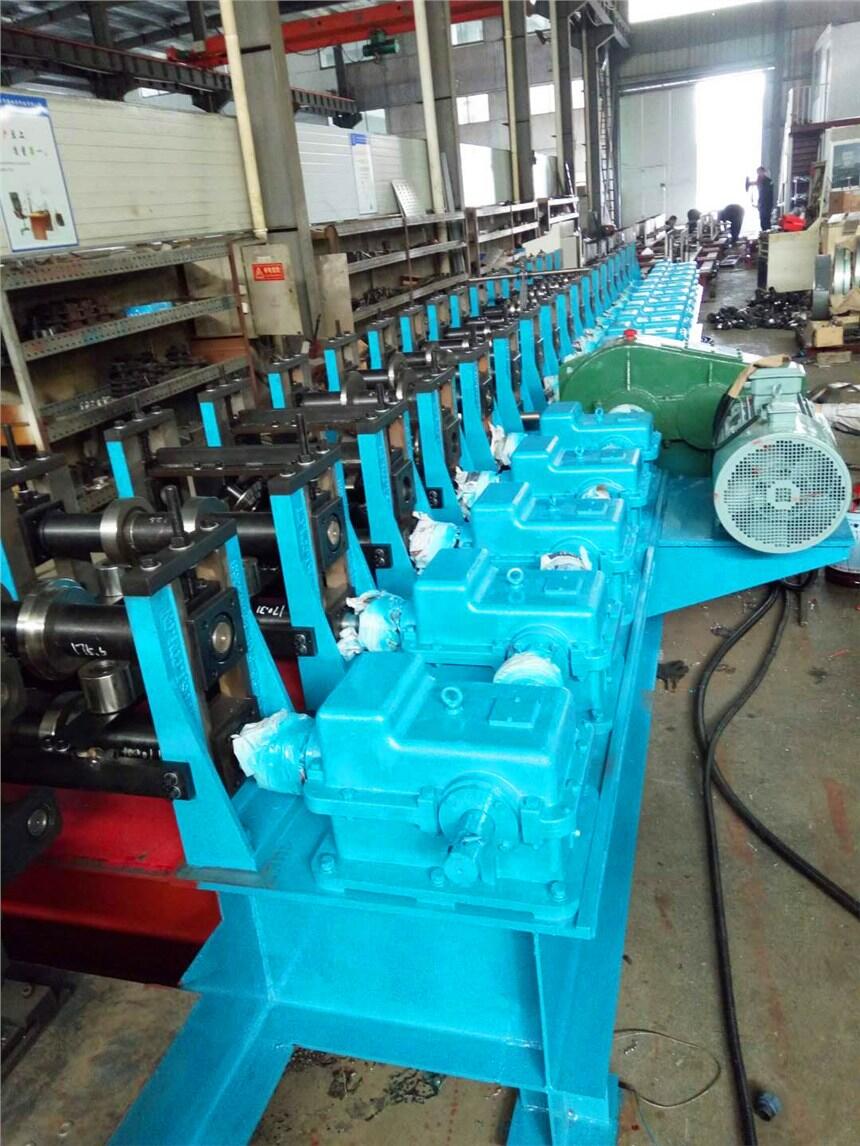

???整條生產線集合了校平、送料/沖孔、成型、切斷等多項技術于一體的生產設備。
?整條生產線由放料系統、沖孔系統、成型系統（焊接技術）、切斷系統、電控系統等部分組成。
三、技術參數：???????????
?
序號
項目
單位
參數
備注
?
1
適用
原材
料
類型
?
低碳鋼、鍍鋅板等
?
板材強度
Map
≥350
?
板材厚度
mm
1.2~2.0
可定制
2
生產規格
mm
????????見圖
可定制
3
生產速度
m/min
6~8
可定制
4
輥輪材料
?
GCr15淬火處理
?
5
驅動方式
?
齒輪箱
?
6
電機總功率
kw
約48kw
?
7
電控系統
?
PLC變頻控制
?
8
外形尺寸（長X寬X高）
M?????
35X4X3.9
? ? ? ? ??
?
