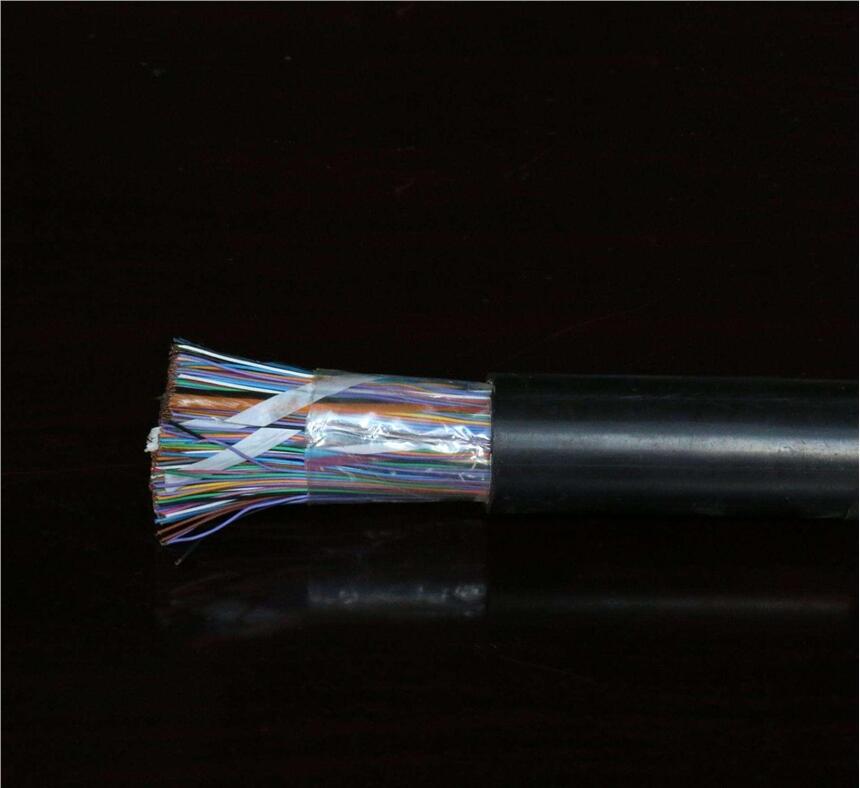

屏蔽電纜-KVVRP-3*6直銷 是我廠主要產品之一，我廠是生產和銷售 屏蔽電纜-KVVRP-3*6直銷的制造商之一。如果想購買此產品請聯系我廠銷售部。高性能屏蔽雙絞電纜技術規范書 一﹑產品用途及特點 本產品適用于油田或油井等電磁干擾較大的廠礦地區做信號傳輸。本產品為阻燃類產品。 二﹑執行標準 企業標準：Q/TY1011-2008 三、使用特性 1.電纜長期使用溫度：-40～70℃ 2.zui低環境溫度：固定敷設-40℃非固定敷設-15℃。 3.電纜敷設溫度： 不低于0℃ 4.RYPVPZ型電纜彎曲半徑應不小于電纜直徑的10倍。 四、型號、名稱及用途 型號：RYPVPZ 名稱：聚乙烯絕緣聚氯乙烯護套高性能屏蔽雙絞電纜 用途：用于電場干擾很大的場所作信號傳輸，使用移動或固定敷設 項目 單位 指標1.5 mm2 20℃時導體直流電阻不大于 Ω/km 13.7 電纜工作電容不大于 uf/km 0.06 耐交流工頻電壓 KV/min 3KV/5min 電纜電感不大于 uH/km 800 遠端串音衰減 dB/km 70 五、產品主要技術指標 六、電纜規格 規格 芯數×截面積 mm2 導體結構 根數/直徑 絕緣標稱厚度 mm 線芯顏色 導體絕緣外徑 mm 電纜參考外徑 mm 2×1.5 66/0.17 0.5 紅，白 2.7 8.7 3×1.5 66/0.17 0.5 紅，白，黑 2.7 9.0 七、型號組成及代表意義 軟芯導體結構---------------------------------------------------------------R 銅質線芯---------------------------------------------------------------------省略 聚乙烯絕緣-------------------------------------------------------------------Y 鋁塑復合膜屏蔽-------------------------------------------------------------P 聚氯乙烯護套----------------------------------------------------------------V 鍍錫銅絲編織屏蔽----------------------------------------------------------P 阻燃型電纜-------------------------------------------------------------------Z 八、產品結構 1、產品結構描速：特性阻抗120歐姆，導體為2芯或3芯（1.5mm2）多股鍍錫電解銅絲絞合而成，分色絕緣宜于安裝識別，鋁塑復合膜100%覆蓋+鍍錫銅絲90%覆蓋共二重屏蔽，附加獨立多股絞合鍍錫銅絲接地導體（7/0.2），灰色阻燃聚氯乙烯護套 2、結構尺寸 規格 導體絞合直徑mm 絕緣后外徑mm 纜芯絞合節距mm 屏蔽后直徑mm 護套厚度 成品直徑 2×1.5 1.7 2.7 20 7.1 1.2 8.7 3×1.5 1.7 2.7 30 7.4 1.2 9.0 3、產品結構示意圖 RYPVPZ 2×1.5 RYPVPZ 3×1.5 1----------------------------------1.5mm2鍍錫銅芯軟導體 2----------------------------------聚乙烯絕緣 3----------------------------------耐高溫聚脂膜隔離帶 4----------------------------------多股絞合鍍錫銅絲接地導體（7/0.2） 5----------------------------------------------------------鋁塑復合膜 6---------------------------------------------------鍍錫銅絲90%覆蓋屏蔽 7---------------------------------------------------灰色阻燃聚氯乙烯護套 0我廠的屏蔽電纜-KVVRP-3*6直銷同時具有iso9001體系認證和生產許可證，如果您想了解此產品的詳細信息，可以將屏蔽電纜-KVVRP-3*6直銷的具體型號發給我們，我們將盡快為您提供此產品的價格信息。 |
