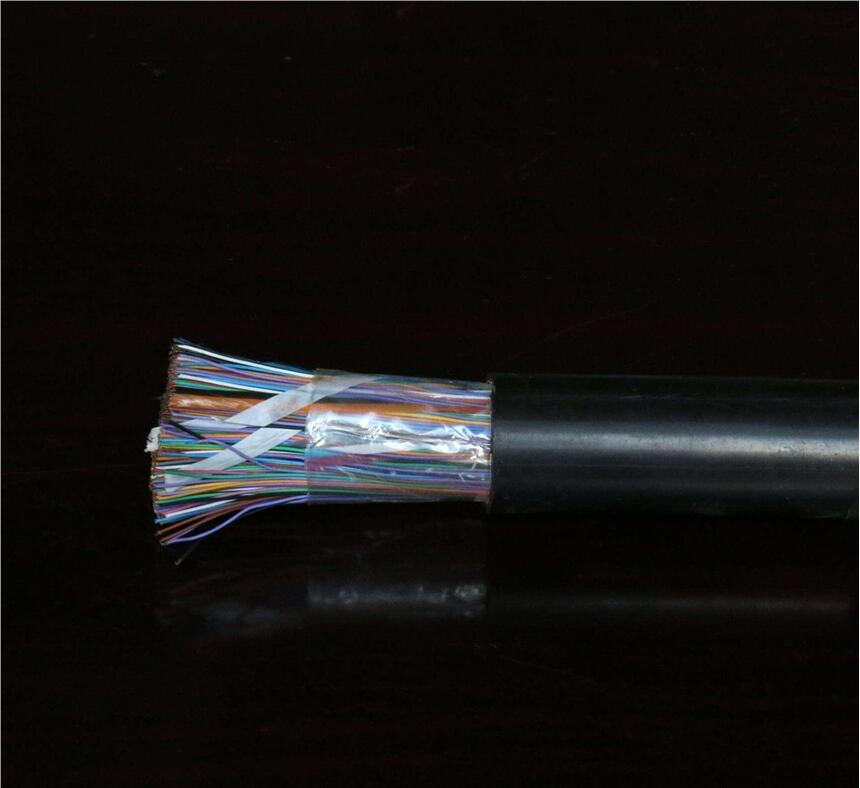

屏蔽控制電纜ZR-RVVP-4*1.0制造商 是我廠主要產品之一，我廠是生產和銷售 屏蔽控制電纜ZR-RVVP-4*1.0制造商的制造商之一。如果想購買此產品請聯系我廠銷售部。本安防爆電纜 1、產品執行標準：Q/TY1010-2008，英國BS5308。 2、用途： 本產品除具有低電容、低電感的特點外，還采用了加強屏蔽層，使其具有極好的屏蔽性能，故抗外界電磁場干擾、抗射頻干擾以及抗電場耦合的能力都較強，因而可作為化學和石油等爆炸性環境的工業部門的額定電壓為450/750及以下的集散系統和自動檢測控制系統等本質安全電路中作為微弱信號的傳輸用線。 3、產品型號規格及范圍： 型號 規格范圍 使用場合 ia-K 2YPV 0.75-2.5mm2 2-24對（3線組） 即：2*2-24*2 2*3-24*3 聚乙烯絕緣本安防爆電纜有極好防爆性能及抗干擾性能，可用于高要求及強干擾場合。 ia-K 2YPVR ia-K 2YPV ia-K 2YPVR ia-K 3VPV 0.75-2.5mm2 2-24對（3線組） 2*3-24*3 聚氯烯絕緣本安防爆電纜具有良好防爆性能及抗干擾性能，用于高要求及強干擾場合。 ia-K 3VPVR, ia-K 3VPV,ia-K 3VPVR 注：(1)、本型號屏蔽層為鋁塑復合帶，也可用銅帶作為屏蔽層。(2)、根據用戶需求可生產鎧裝型本安防爆電纜，即在型號右下方注代號“22”，例：“ia-K 2YPV 22”。 4、使用特性： 固定敷設在室內電纜溝式道中。 電纜的工作溫度為-20℃ - +65℃。 zui低環境溫度：固定敷設-40℃，非固定敷設-15℃。 zui小彎曲半徑：無鎧裝層電纜不小于電纜外徑的6倍，有鎧裝層電纜不小于電纜外徑的12倍。 應與非本安型電纜分開敷設或進行有效隔離。 電纜zui大外徑額定電壓額定溫度zui高溫度65℃時，導體與地面間450V,導體之間750V此類電纜不可直接連接到大型供電設備 工作溫度: -40 ℃至70℃安裝溫度: -0 ℃至50℃ 電氣性能: 單位導體規格 0.5mm2(1/0.8mm)0.5mm2(16/0.2mm)0.75mm2(24/0.2mm)1.0mm2(1/1.13mm)1.5mm2(7/0.53mm) 導體電阻zui大值36.8 39.7 26.5 18.2 12.3 絕緣電阻zui小值5 相互電容 (1 KHz)帶總屏蔽的單對及兩對及其它分屏蔽的電纜 zui大值115 所有總屏蔽的電纜（單對及兩對除外）zui大值75 1 kHz時的電容不平衡值zui大值250 感應系數/阻抗比率(L/R)zui大值25 測試電壓 (芯：芯) (芯：屏蔽)1000 額定電壓zui大值300/500 絕緣或外護套也可選用阻燃聚氯乙烯與低煙無lu材料。 0我廠的屏蔽控制電纜ZR-RVVP-4*1.0制造商同時具有iso9001體系認證和生產許可證，如果您想了解此產品的詳細信息，可以將屏蔽控制電纜ZR-RVVP-4*1.0制造商的具體型號發給我們，我們將盡快為您提供此產品的價格信息。 |
