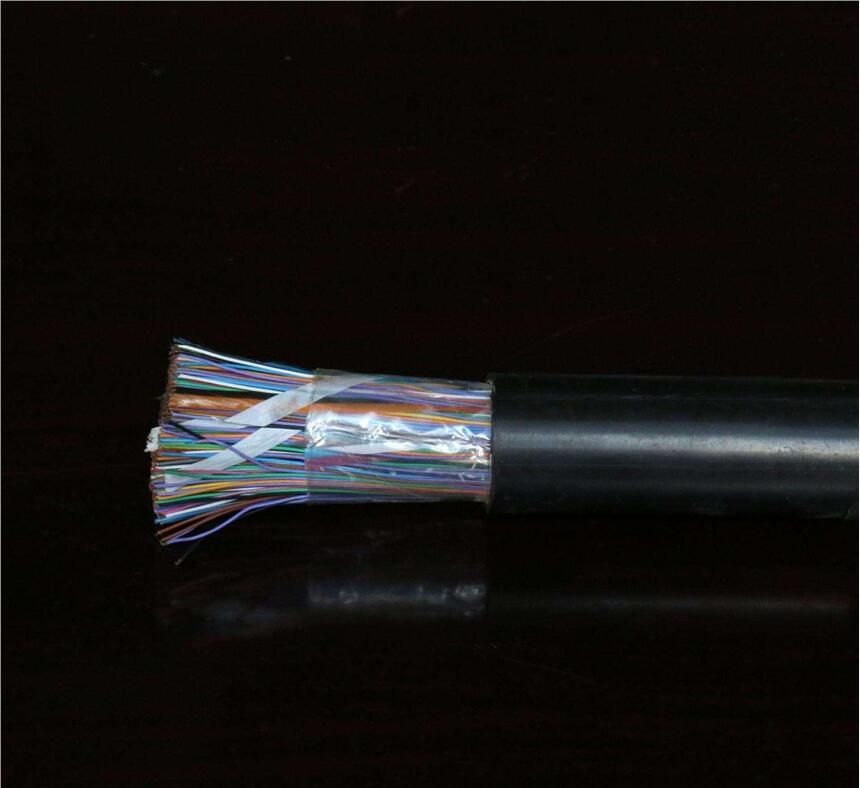

屏蔽控制電纜ZR-RVVP-4*1.0重量 是我廠主要產品之一，我廠是生產和銷售 屏蔽控制電纜ZR-RVVP-4*1.0重量的制造商之一。如果想購買此產品請聯系我廠銷售部。高頻電纜是用來連接高頻收發信機和結合濾波器用的，它是高頻電流出入的必經之路，一般有幾百公尺長。 對高頻電纜的要求是： 1、 對于被傳輸?shù)男盘枒?yīng)呈現盡可能小的衰耗； 2、 盡可能使其輸入阻抗與兩端的有關負載阻抗匹配。 高頻保護用的高頻電纜，通常采用單芯式同軸電纜。這類電纜按型號的不同它們的結構也不完全相同，但是基本構造大致一樣，電纜中心是銅芯，銅芯是內導體，其外包有一層絕緣物，絕緣物外面是一層銅絲網或鋁包的外導體。因內外導體銅軸，故稱之為同軸電纜。內外導體之間的絕緣物用聚苯乙烯�；蚣埥^緣作成，良好的塑料絕緣具有小的介質損耗和小的介電常數，所有內外導體之間的電容是很小的，因此對高頻電流的衰耗也小。在外導體的外面再覆以絕緣層。 高頻電纜在傳輸高頻電流時，由于集膚效應的作用，內導體的電流都集中在其表面。而由于外兩導體之間鄰近效應的作用，外導體中的電流都集中在其內側，所有外導體的外側是沒有電流流通的，這樣外導體外側就形成了對高頻磁場的一個金屬屏蔽層。另外，在相-地制通道中，，由于收發信機和結合濾波器均有一端接地，故高頻電纜的外導體通常是接地的，因此，外導體的外側就形成了一個由良導體構成的接地屏蔽罩，它同時有著對電場屏蔽和高頻磁場屏蔽的作用。這樣，即可減少外來信號的干擾，又可減小電纜中高頻電流對外界的干擾。 高頻電纜雖然不長，但由于在傳播的是高頻電流，其波長較短，電纜長度足以與波長相比擬，故對高頻電纜的分析仍然要用解決分布參數電路的方法來解決。 對于高頻電纜的分析，著重需要解決其特性阻抗和輸入阻抗的有關問題，高頻電纜的特性阻抗與頻率之間的關系，它與電纜長度無關。 高頻電纜的輸入阻抗與頻率之間成波形變化的關系，高頻電纜的輸入阻抗與線路長度之間也成波動形成變化的關系，當電纜與兩端的負載達到阻抗匹配時，電纜的輸入阻抗等于其特性阻抗。當高頻電纜長度為工作頻率λ∕4偶數倍時，電纜的輸入阻抗將出現極大值；當高頻電纜的長度為工作頻率的λ∕4奇數倍時，電纜的輸入阻抗將出現極小值。從高頻電纜的實際安裝情況來看，它的長度一般為幾百公尺，這個長度正好容易落在高頻保護工作頻率的λ∕4處，如果這樣，則高頻電纜的輸入阻抗不是很小就是很大，給通道的匹配造成很大困難。所有在實際運行中，應避免電纜長度等于λ∕4的情況。當出現這種情況時，可采用如下兩種方法給予補救。 ( 1)適當?shù)卦黾与娎|長度，以使其長度避開λ∕4。這個方法實施簡單，但它通常對于工作頻率較高的情況效果顯著，因頻率高，波長短，所以稍增加電纜長度，救可有效地避開λ∕4。而對于工作頻率較低的情況，效果就差，因頻率低，波長較長，所以要有效地避開λ∕4，就必須在較大程度上加長電纜長度，這在具體實施時是困難的。 (2)人為加感法 人為加感法是在電纜中串入適當?shù)囊恍‰姼�，以使電纜回路的電感量增加，從而導致高頻電流在電纜中傳輸?shù)乃俣劝l(fā)生變化。因電磁波傳播速度在電纜中傳播的為υ=1/ LC，所以加大電纜回路中的電感后，高頻電流的傳播速度就要降低，于是在原工作頻率不變的條件下，其波長λ就要減小(因λ=υ∕?)。這就同樣可以達到避開λ∕4的目的。 人為加感法的方法有兩種：一種是集中加感法：另一種是均勻加感法。集中加感法可在鐵涂氧小磁環上繞圈制成；均勻加感法是在電纜的芯線上均勻地包上一層強磁性材料，以增加電纜地電感量。通常以集中加感法為簡單而獲得較廣的應用。 電纜的衰耗常數由兩部分組成，一部分是在金屬中所引起的衰耗βɑ，另一部分是在介質中引起的衰耗βь。而βɑ與頻率的平方根 f成正比，βь與頻率成線性關系，例如內外導體的直徑，內外導體間絕緣介質的特性等。綜合上述這些因素，電纜的衰耗常數可表示為 β=βɑ+βь={[6.05 (fεr)(dь/dɑ+1)*10ˉ3]╱ dьlndь/ dɑ}+29лf εr tgδ*10ˉб(dB/km) 中式 f ─ 工作頻率，kHz； εr ─ 內外導體間絕緣介質的介電系數； dɑ、dь─ 內、外導體的直徑； tgδ ─ 內外導體之絕緣介質的介質損失角正切值。 國產高頻電纜常用的是SYV型，有關技術參數如下： 高頻電纜 SYV-100-7 SYV-75-9 特性阻抗(Ω) 95～105 72～78 工作衰耗(dB/km) 50 kHz 2.17 1.56 100 kHz 2.43 1.82 150 kHz 2.78 2.34 200 KHz 3.30 2.60 300 KHz 3.74 2.95 400 KHz 4.43 3.48 500 KHz 5.21 4.34 高頻電磁波在電纜 中傳播速度（Km/s） (195-200)X103 (195-198)X103 0我廠的屏蔽控制電纜ZR-RVVP-4*1.0重量同時具有iso9001體系認證和生產許可證，如果您想了解此產品的詳細信息，可以將屏蔽控制電纜ZR-RVVP-4*1.0重量的具體型號發給我們，我們將盡快為您提供此產品的價格信息。 |
