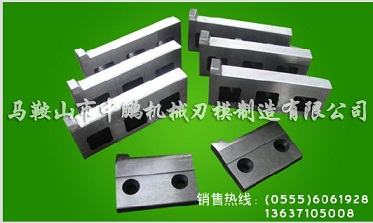

飛剪剪刃是一種曲柄式切頭飛剪，其機架由上箱體(2)、中箱體(5)和下箱體(12)組成，它們之間通過螺栓螺母把合的方式聯接成為一個封閉式的機架，通過地腳螺栓固定在地面的基礎之上，下曲軸(13)通過左右兩側的大軸承(27)安裝在中箱體(5) 和下箱體(12)之間的機架上，下曲軸(13)左端通過聯軸器(28)與電機(29)相聯，下曲軸(13)右端與下剪鼓(16)的大端通過軸承(15)相聯，下擺桿軸(17)通過軸孔配合方式固定在機架的下箱體(12)上，下擺桿(18)的小端與下剪鼓(16)的小端由下銷軸(19)鉸接在一起、大端與下擺桿軸(17)通過軸孔配合方式鉸接，下剪刃(20)由螺栓螺母把合的方式固定在下剪鼓(16)上，下齒輪(11)通過軸孔配合及鍵連接的方式套在下曲軸(13)的左側，上曲軸(26)通過左右兩側的大軸承(27)安裝在上箱體(2)和中箱體(5)之間的機架上，右端與上剪鼓(22)大端通過軸承(15)相聯，上擺桿軸(25)通過軸孔配合方式安裝在機架的上箱體(2)上，上擺桿(24)的小端與上剪鼓(22)的小端由上銷軸(23)鉸接在一起、大端與上擺桿軸(25)通過軸孔配合方式鉸接，上剪刃(21)由螺栓螺母把合的方式固定在上剪鼓(22)上，上齒輪(1)通過軸孔配合及鍵連接的方式套在上曲軸(26)的左側，上擺桿(24)、上剪鼓(22)、上曲軸(26)及下擺桿(18)、下剪鼓(16)、下曲軸(13)分別構成上下對稱的四連桿機構，其特征在于：在上齒輪(1)與下齒輪(11)之間還有內齒輪支架(7)、上內齒輪(6)和下內齒輪(8)，內齒輪支架(7)由鋼板焊接成方箱形狀由螺栓螺母把合的方式固定在前軸承座(14)及后軸承座(10)上，下內齒輪軸(9)的左右兩端通過軸承(3)安裝在內齒輪支架(7)的下部，下內齒輪(8)通過軸孔配合及鍵連接的方式套在下內齒輪軸(9)上，上內齒輪軸(4)的左右兩端通過軸承(3)安裝在內齒輪支架(7)的上部，上內齒輪(6)通過軸孔配合及鍵連接的方式套在上內齒輪軸(4)上，下齒輪(11)、下內齒輪(8)、上內齒輪(6)和上齒輪(1)由下而上依次嚙合，四個齒輪的軸心線在同一垂直平面內，四個齒輪的分度圓直徑相同。 飛剪剪刃、熱剪剪刃、剪刃、主要采用6CrW2Si飛剪剪刃、H13飛剪剪刃、3cr2w8v飛剪剪刃、4cr5Mosiv1飛剪剪刃、H13K飛剪剪刃、1.2344飛剪剪刃、HMB飛剪剪刃、HM-3飛剪剪刃等優質工具鋼和合金模具鋼制造、耐沖擊飛剪剪刃、切口光滑平整飛剪剪刃、中鵬飛剪剪刃、刃口鋒利耐磨損飛剪剪刃、中鵬飛剪剪刃、經久耐用飛剪剪刃。主要用于連鑄飛剪剪刃、連軋飛剪剪刃、熱鍛飛剪剪刃、中鵬飛剪剪刃、開坯飛剪剪刃、等中間過程中高溫狀態的剪切飛剪剪刃、各類接近室溫的板材飛剪剪刃、型飛剪剪刃、帶飛剪剪刃、線材的剪切飛剪剪刃。
