工作原理：
稱重橋架安裝于輸送機架上，當物料經過時，計量托輥檢測到皮帶機上的物料重量通過杠桿作用于稱重傳感器，產生一個正比于皮帶載荷的電壓信號。速度傳感器直接連在大直徑測速滾筒上，提供一系列脈沖，每個脈沖表示一個皮帶運動單元，脈沖的頻率正比于皮帶速度。稱重儀表從稱重傳感器和速度傳感器接收信號，通過積分運算得出一個瞬時流量值和累積重量值，并分別顯示出來。

系統組成：
ICS-17型電子皮帶秤由四部分組成：

ICS-17型稱重橋架，稱重傳感器，60-12C型速度傳感器及測速滾筒，YL2105稱重控制器。

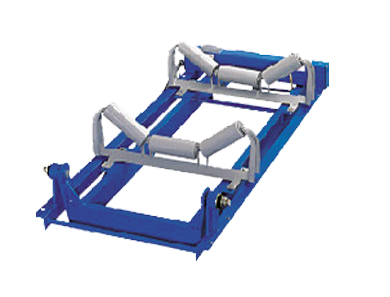

稱重橋架：

ICS-17型稱重橋架在雙杠桿上裝有四組托輥，采用兩只拉式傳感器中間支承，外側支承采用無摩擦耳軸支點。有效克服偏載對精度的影響，這種封閉裝置可以防震、防潮、防腐及防止物料堆積，因而在惡劣的環境中不發生使用刀口裝置和軸承裝置帶來的問題。

稱重橋架的主梁采用矩形鋼管，這使整個稱重橋架具有足夠剛性、較小的自重、外表積灰面積達到最低。為了保證整個系統的穩定性，高精度應變片式傳感器安裝于受拉部位，以減少非線性誤差。

結構特性：
◆結構簡單，安裝簡捷方便，力傳遞環節少；
◆獨特的矩形杠桿，剛性好，無形變；
◆無磨擦橡膠耳軸支承，防腐蝕、防潮、抗振動；
◆抗側向力﹑抗水平分力，有效的減少了皮帶跑偏和落料偏移對系統精度的影響；

◆雙托輥，稱重區為17A的1/2較短，適用于給料距離較短的皮帶輸送機；
◆ 結構簡單，安裝簡捷方便，力傳遞環節少

系統參數


外形尺寸和安裝尺寸：
