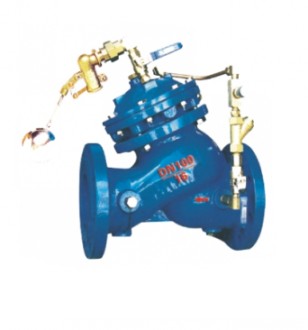

F745X(750X型)遙控浮球閥產品概述
F745X隔膜式遙控浮球閥是兼具多種功能的水力操作式閥門。主要安裝于水池或高架水塔的進水口處，當水位達到設定的高度時，主閥由浮球?qū)чy控制關閉進水口停止供水；當水位下降后，主閥由浮球?qū)чy控制打開進水口向水池注水，實現自動補水。液位控制精確，不受水壓干擾；隔膜式遙控浮球閥可隨水池的高度及使用空間任意位置安裝，維護、調試、檢查方便、密封可靠、使用壽命長。隔膜式閥門性能可靠、強度高、動作平穩適用于450口徑以下的管道。
F745X(750X型)遙控浮球閥工作原理
當管道從進水端給水時，由于球閥、浮球閥是常開的，水通過微型過濾器、球閥B、控制室、球閥A、浮球閥進入水池，主閥控制室不形成壓力，主閥開啟，水塔(池)供水。
當水塔(池)的水面上升至設定高度時，浮球浮起關閉浮球閥，控制室水壓升高推動主閥關閉，供水停止。當水池水面下降后，浮球閥重新開啟，控制室水壓下降，主閥再次開啟繼續供水，保持液面的設定高度。
F745X(750X型)遙控浮球閥工作特點
1、關閉嚴密可靠。主閥密封采用橡膠密封環密封，關閉動力由主閥控制室自動形成，保持合適關閉力，密封壽命和可靠性高。
2、操作方便，無需為閥門另配電控系統。閥門隨液面高度變化自動開啟和關閉。
3、閥體采用了全通道、直流式、流線型設計。水力損失小，節能效果好。
F745X(750X型)遙控浮球閥功能與用途
本閥門安裝在水塔、水池的進口端管路上，完成保持水塔、水池液面的規定高度的功能。
本系列閥門產品廣泛用于高層建筑、生活區等供水管網系統的水塔、水池等設施的液面高度自動控制。
F745X(750X型)遙控浮球閥主要零件材料
零件名稱 |
零件材料 |
閥體 閥蓋 |
WCB |
閥座 閥盤 |
銅合金/2Cr13 |
密封圈 O型圈 |
丁腈橡膠 |
閥桿 |
2Cr13 |
彈簧 |
50CrVA |
缸套 活塞(活塞型) |
2Cr13 |
膜片(膜片型) |
夾織物丁腈橡膠 |
調節閥 球閥 |
銅合金 |
過濾器 |
不銹鋼 |
F745X(750X型)遙控浮球閥主要技術參數
公稱壓(Mpa) 殼體試驗壓力(MPa) 密封試驗壓力(MPa) 調壓范圍(MPa) 最低動作壓力(MPa) 適用介質 介質溫度(℃) 1.0 1.5 1.1 0.09-0.8 ≥0.07 水 0-80 1.6 2.4 1.76 0.15-1.4 2.5 3.75 2.75 0.2-2.0
