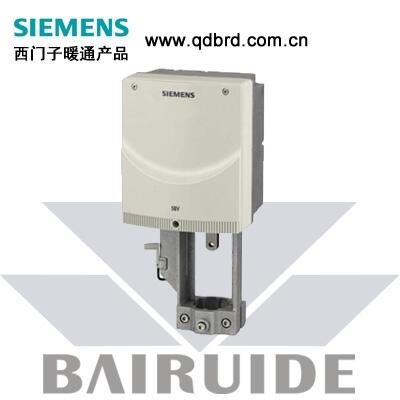

用于西門子VVF47..、VXF47.. 閥門的電動執行器 SBX31 SBX81 SBX61
行程：20mm，執行力：700N
· SBX31.. 工作電壓 AC 230 V， 三位控制信號
· SBX81.. 工作電壓 AC 24 V， 三位控制信號
· SBX61.. 工作電壓 AC 24 V， DC 0…10 V 控制信號
· 直接安裝在閥門上，無需調節
· 手動調節扳手和閥位指示
· 可選功能，由功能模塊來實現
用途
用于西門子二通閥 VVF47.. 和三通閥VXF47.. 系列型號的閥門執行器，驅動行程為20 mm，在暖通空調系統中作為控制閥使用。
型號
SBX61
定位信號：DC 0…10 V
電源：AC 24 V
行程：20 mm
執行力：700 N
運行時間：120s
手動調節：手動調節扳手
SBX81
定位信號：三位
電源：AC 24 V
行程：20 mm
執行力：700 N
運行時間：120s
手動調節：手動調節扳手
SBX31
定位信號：三位
電源：AC 230V
行程：20 mm
執行力：700 N
運行時間：120s
手動調節：手動調節扳手
自動校驗
在調試閥門時，每當向執行器施加電源且無 Y 輸入（或者 Y = 0 V），執行器與閥門進行自動調校，也就是執行器自動運行至閥門“0”行程位置，12 秒鐘以后，執行器將檢測到的閥門行程存儲至其內部的非易失性內存。為確保能正常執行調校，SBX61 配套的閥門必須是 20mm 的行程。
外形尺寸
