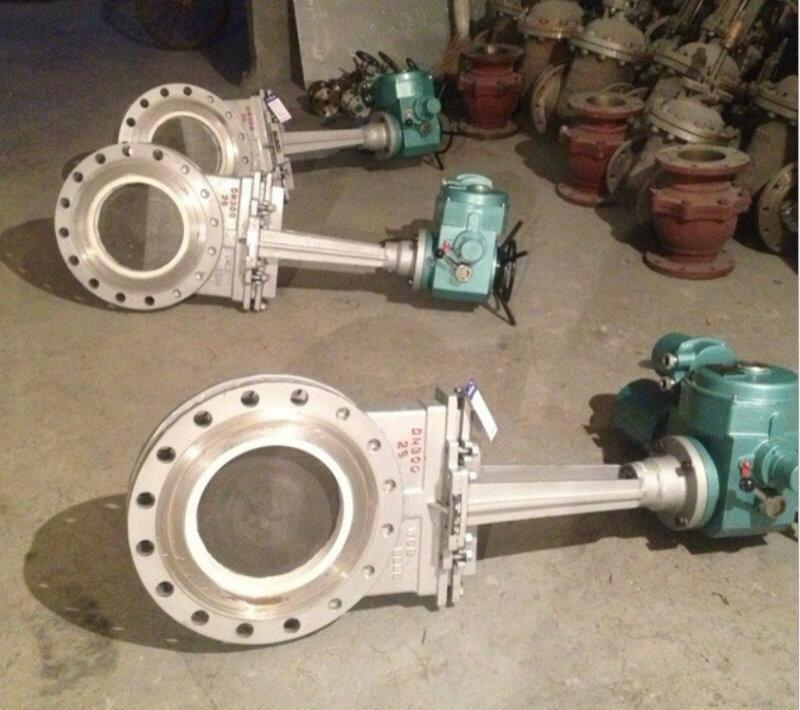

PZ973TC電動陶瓷刀閘閥
一、概述：
陶瓷刀型閘閥，也叫陶瓷刀形閘閥、陶瓷刀閘閥。它的啟閉件是閘板，閘板的運動方向與流體方向相垂直，靠可以切割纖維材料的刀刃形閘板來切斷介質。陶瓷刀閘閥閥體實際上不存在腔室，閘板在側面導向槽內升降，并由底部的凸耳緊壓在閥座上，如需達到較高的介質密封性時，可選用O形密封閥座實現雙向密封。
二、主要產品詳情：
|
主體材料： |
陶瓷 |
公稱通徑： |
50-800 |
|
連接形式： |
法蘭 |
壓力環境： |
常壓 |
|
外形： |
中型 |
密封形式： |
硬密封型 |
|
工作溫度： |
常溫 |
材質： |
陶瓷 |
|
標準： |
國標 |
流動方向： |
單向 |
|
用途： |
截止 |
類型(通道位置)： |
二通式 |
|
適用介質： |
各種高腐蝕化學介質 |
零部件及配件： |
配件 |
|
驅動方式： |
手動，氣動，電動 |
|
|
三、電動陶瓷刀閘閥主要連接尺寸：
|
MPa |
DN |
L |
D1 |
D2 |
H |
n-M |
MPa |
DN |
L |
D1 |
D2 |
H |
n-M |
|
0.6 MPa |
50 |
48 |
90 |
110 |
335 |
4-M12 |
1.0 MPa |
50 |
48 |
100 |
125 |
335 |
4-M16 |
|
65 |
48 |
110 |
130 |
363 |
4-M12 |
65 |
48 |
120 |
145 |
363 |
4-M16 |
||
|
80 |
51 |
125 |
150 |
395 |
4-M16 |
80 |
51 |
135 |
160 |
395 |
4-M16 |
||
|
100 |
51 |
145 |
170 |
465 |
4-M16 |
100 |
51 |
155 |
180 |
465 |
8-M16 |
||
|
125 |
57 |
175 |
200 |
530 |
8-M16 |
125 |
57 |
185 |
210 |
530 |
8-M16 |
||
|
150 |
57 |
200 |
225 |
630 |
8-M16 |
150 |
57 |
210 |
240 |
630 |
8-M20 |
||
|
200 |
70 |
255 |
280 |
750 |
8-M16 |
200 |
70 |
265 |
295 |
750 |
8-M20 |
||
|
250 |
70 |
310 |
335 |
900 |
12-M16 |
250 |
70 |
320 |
350 |
900 |
12-M20 |
||
|
300 |
76 |
362 |
395 |
1120 |
12-M20 |
300 |
76 |
368 |
400 |
1120 |
12-M20 |
||
|
350 |
76 |
412 |
445 |
1260 |
12-M20 |
350 |
76 |
428 |
460 |
1260 |
16-M20 |
||
|
400 |
89 |
462 |
495 |
1450 |
16-M20 |
400 |
89 |
482 |
515 |
1450 |
16-M22 |
||
|
450 |
89 |
518 |
550 |
1600 |
16-M20 |
450 |
89 |
532 |
565 |
1600 |
20-M22 |
||
|
500 |
114 |
568 |
600 |
1800 |
16-M20 |
500 |
114 |
585 |
620 |
1800 |
20-M22 |
四．特點：
陶瓷刀型閘閥料口全流通無阻擋物有吹堵裝置，耐磨性能強，密封性能好，啟動負荷小卡灰及結灰現象少。采用高檔堅韌結構陶瓷密封，機械強度高耐磨性能好使用壽命長。結構緊湊可任意角度安裝。工程陶瓷刀閘閥閥門密封部件和易損過流部件采用工程陶瓷材料制作；能承受高速流體中顆粒介質的磨損、沖蝕，閥門使用壽命長；性價比較普通閥門提高10倍閥座采用保護唇技術：閥座陶瓷密封環內徑處具有保護唇結構，可有效防止閥門在即將關閉時硬物從內徑處剪裂陶瓷密封環。專門針對固液兩相流工況介質管道設計，設計有以抗節流沖刷為目的的結構形式，以滿足該類介質管道的關斷或關斷+節流的雙重使用功能。采用超短結構長度，節省材料，減輕管路系統整體重量；占用有效空間小，能有效支持管道的強度，減少管道振動，適合在不同排布管道上任意角度安裝。陶瓷刀閘閥具備電動、手動、電液動、手液動多種驅動方式，對于電動、電液動驅動閥門可以有效實現遠程控制及開度指示，閥門若節流或調節使用開度遠程調整誤差可控制在1.0mm之內，運行時自鎖性能良好。
五．產品優點：
1.密封面采用高檔增韌結構陶瓷，有極高的耐磨損、耐腐蝕性能。
2.刀閘閥是由狹窄的閥體和滑動閘板構成。
3.閘板有鋒利的刀口，能夠將流體介質中的固體顆粒排開或切割。
4.閘板表面拋光處理加強了閘板穿透力，有效保護了填料和閥座的使用壽命。
5.閥體底部配置了閘板壓緊裝置，能夠安全地將閘板支撐壓緊在閥座上，確保關閉緊密有效。
6.產品廣泛用于煤灰、爐渣、水泥漿、電力、化工、鋼鐵、采礦等行業。
