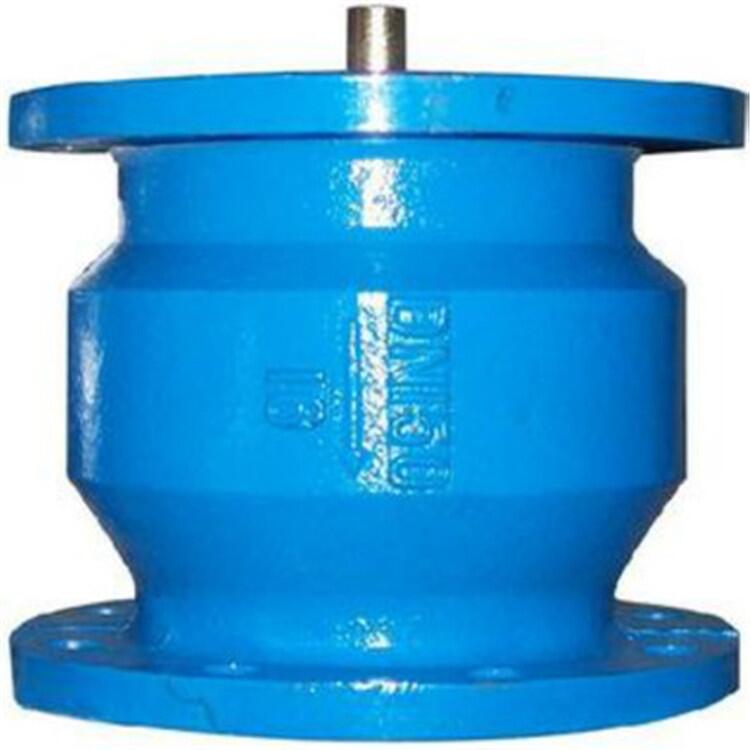

GLH41-16節能止回閥
一.概述
：又叫軸/貫流式止回閥，法蘭連接，內部梭式設計制造流量大流阻小節能很好的止回閥，壓力等級：PN16-250 美標：150Lb-1500Lb,公稱通徑：DN40-500mm通過閥門進口端與出口端的壓力差來決定閥瓣的開啟和關閉。軸流式止回閥可有效防止介質倒流，確保管道安全。
1、產品由閥體、導流體、軸向運動閥瓣和彈簧部件組成。產品可有效防止介質倒流。確保管道安全。
2、閥體，閥瓣，尾椎設計成流線型通道，具有良好的流體性能，限度減少流阻和壓力。
3、運用高性能彈簧材料HT/INCONELX-750，具有優良的耐腐性能，抗氧化和優異的機械性能，確保彈簧長期工作情況下，運行狀態。
4、靜音式運行，從而消除閥門管道中的噪音和水錘確保設備和管道安全。
5、開啟與關閉反應迅速，高可靠的預壓彈簧使閥瓣對流體壓力變化快速反應。
6、結構緊湊，方便安裝，垂直，水平安裝都可。
7、閥門采用合金鋼堆焊密封面，耐磨，耐腐，壽命長。
8、閥門的壓力范圍比較廣。
|
設計與制造 |
結構長度 |
法蘭連接尺寸 |
試驗與檢驗 |
|
GB/T 21387 |
GB/T 12221 |
GB/T 9113.1-9113.2 |
JB/T 90 |
|
型號 |
GLH41-16 |
GLH41-25 |
GLH41-40 |
GLH41-64 |
GLH41-100 |
||
|
公稱壓力 |
PN16 |
PN25 |
PN40 |
PN64 |
PN100 |
||
|
殼體強度 |
|
2.4 |
3.8 |
6 |
9.6 |
15 |
|
|
|
|||||||
|
高壓密封 |
1.8 |
2.8 |
4.4 |
7.1 |
11 |
||
|
適用介質 |
水、油品、氣體等 |
||||||
|
適用溫度 |
≤400℃ |
||||||
|
閥體 |
閥瓣 |
導流罩 |
密封副 |
閥桿 |
彈簧 |
|
鑄鋼WCB CF8 |
鑄鋼WCB CF8 |
鑄鋼WCB CF8 |
堆焊不銹鋼 |
1Gr18Ti9 |
HT/INCONELX-750 |
|
DN |
PN |
法蘭連接尺寸 |
外形尺寸 |
||||
|
D |
D1 |
D2 |
b |
Z-d |
L |
||
|
50 |
16 |
165 |
125 |
99 |
20 |
4-18 |
120 |
|
80 |
16 |
200 |
160 |
132 |
20 |
8-18 |
180 |
|
100 |
16 |
220 |
180 |
156 |
22 |
8-18 |
240 |
|
150 |
16 |
285 |
240 |
211 |
24 |
8-22 |
350 |
|
200 |
16 |
340 |
295 |
266 |
24 |
12-22 |
450 |
