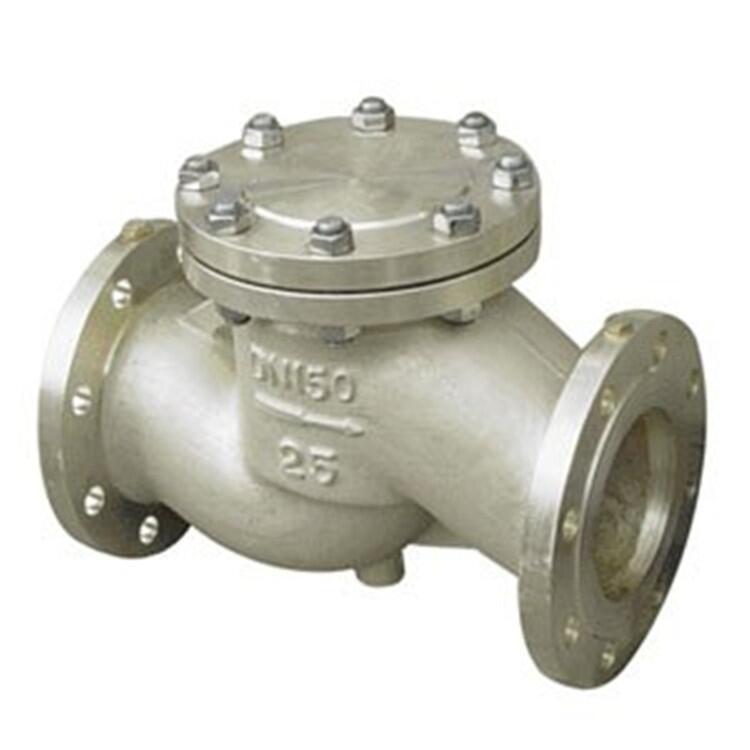

氧氣止回閥
一、產品簡介
本產品適用于氧氣管網等系統作單向閥，起截流止回的作用，如富氧系統防止冷風倒流，濺渣爐中防止氮、氧互串。
二、結構及工作原理
本產品由閥體、閥蓋、閥板等組成，介質由一端進入使閥板升高，介質流通；當介質壓力消失或出口壓力大于進口壓力時，閥板自行下降關閉通道，起止回作用。 閥門主件材質均選用硅黃銅，具有良好的阻火性能。止回閥一般適用于清凈介質，不宜用于含有固體顆粒和粘度較大的介質。
三、主要零部件材料
公稱通徑（DN） 15－600
公稱壓力（MPa） 1.6 2.5 4.0
試驗壓力
（MPa） 強度 2.4 3.75 6.0
密封 1.76 2.75 4.4
適用溫度 -20℃－200℃
適用介質 氧氣
閥體 硅黃銅、不銹鋼
閥芯 銅、不銹鋼
填料 聚四氟乙烯
四、.產品型號 Hy41W－16T/P、Hy41W－25T/P、Hy41W－40T/P
連接尺寸：
型號 公稱通徑
DN(㎜) 尺寸㎜
L D D1 D2 Z-фd b H
Hy41W-16T 15 130 95 65 45 4-ф14 14 77
20 150 105 75 55 4-ф14 14 77
25 160 115 85 65 4-ф14 16 80
32 180 135 100 78 4-ф18 16 85
40 200 145 110 85 4-ф18 16 95
50 230 160 125 100 4-ф18 16 105
65 290 180 145 120 4-ф18 18 120
80 310 195 160 135 8-ф18
