BL-W2氧氣專用調壓閥
一、概述：
|
介質溫度：225（℃） |
工作壓差：PN≥1.6MPa |
材質：銅 |
|
適用范圍：氧氣管路專用截止閥 |
連接形式：法蘭 |
類型(通道位置)：直通式 |
|
流動方向：單向 |
驅動方式：手動 |
用途：調節 |
|
適用介質：氧氣 |
壓力環境：低壓 |
規格：齊全 |
二、主要產品特點：

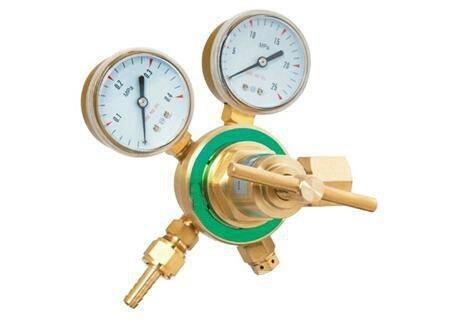

氧氣閥門的高壓腔與鋼瓶連接，低壓腔為氣體出口，并通往使用系統。高壓表的示值為鋼瓶內貯存氣體的壓力。低壓表的出口壓力可由調節螺桿控制。
使用時先打開總開關，然后順時針轉動低壓表壓力調節螺桿，使其壓縮主彈簧并傳動薄膜、彈簧墊塊和頂桿而將活門打開。這樣進口的高壓氣體由高壓室經節流減壓后進入低壓室，并經出口通往工作系統。轉動調節螺桿，改變活門開啟的高度，從而調節高壓氣體的通過量并達到所需的壓力值。
氧氣閥門都裝有安全閥。它是保護減壓閥并使之安全使用的裝置，也是減壓閥出現故障的信號裝置。如果由于活門墊、活門損壞或由于其它原因，導致出口壓力自行上升并超過一定許可值時，安全閥會自動打開排氣。本類閥門在管道中一般應當水平安裝。
三.技術參數：
|
規格型號 |
輸送介質 |
形式 |
通徑 |
公稱壓力Mpa |
|
ZD（S）T20Y（E）-40P |
氧氣、氮氣、氬氣、二氧化碳、天然氣 |
自力式、單路（雙路）、一級（二級）調節 |
DN20 |
4.0 |
|
ZD（S）T25Y（E）-40P |
DN25 |
4.0 |
||
|
ZD（S）T40Y（E）-40P |
DN40 |
4.0 |
||
|
ZD（S）T50Y（E）-40P |
DN50 |
4.0 |
||
|
ZD（S）T60Y（E）-40P |
DN60 |
4.0 |
||
|
ZD（S）T80Y（E）-40P |
DN80 |
4.0 |
四.構成原理用途
本調壓閥組適用于輸送介質為氧氣、氮氣、氬氣的不銹鋼組合式調壓裝置。
2、氧氣調壓閥組構成原理特點
2.1 調壓裝置分為單路、雙路；自立式和手動式兩種。自立式調壓閥組利用被調介質自身的壓力變化來控制閥后壓力的恒壓或減壓，進而實現自動調節的一種穩壓設備；輸出介質壓力穩定，調節精度高，泄露量小等優點。
五.的結構特點：主體材料采用不銹鋼材料使用壽命長且無其它損耗，無任何污染、密封性能好、安全、可靠、無腐蝕性、維修、操作、極為簡便等特點。
2.3 本調壓閥組結構緊湊，排列均勻、整齊、美觀大方。
2.4 本調壓閥組所有管件連接處的焊接均采用氬弧焊焊接，閥門連接采用法蘭連接，焊接整齊、美觀、無咬肉、氣孔等缺陷。
2.5 本調壓閥組出廠前均嚴格清洗干凈，去除油脂，每臺均作氣壓試驗或氣密性試驗，無滲漏現象，試壓后均用干燥氮氣吹干。
