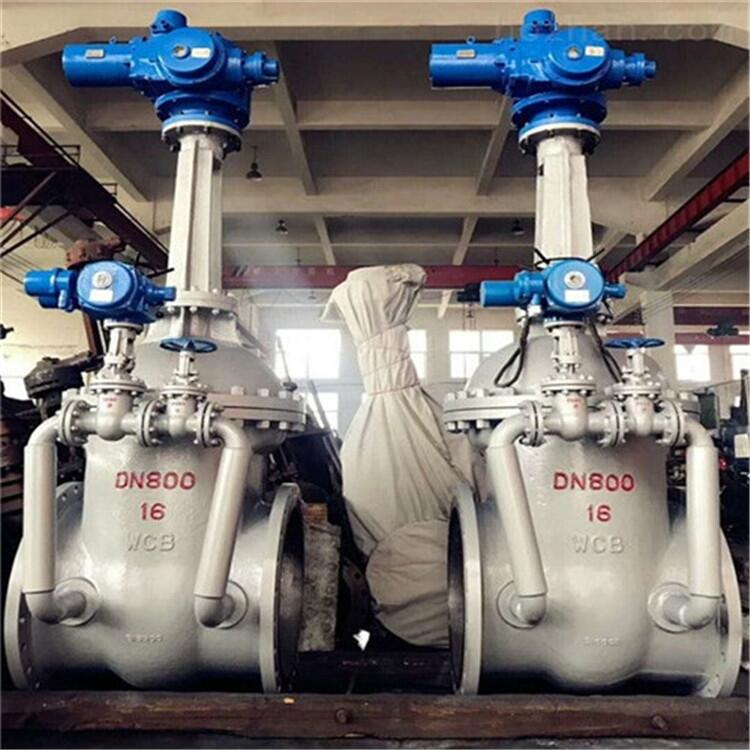

大口徑電動閘閥（帶旁通）:又叫電動開關閥，帶旁通的目的是為了減輕電動開關的過程扭矩的減輕，一般旁通閥的口徑都是DN50口徑的閘閥，機組運行前期先打開旁通閥，減輕了介質壓力，這樣主閥門在打開的時候就會很輕松的。PN16壓力，通經DN800(國標)，明桿楔式法蘭閘閥，閥體碳鋼或者不銹鋼，智能電動開關可實現遠程自動化控制開關，密封面為Cr13系列不銹鋼/STL合金，電動閘閥安裝位置與管道垂直安裝，≤DN250口徑可以側裝，＞DN250嚴禁倒裝，電動閘閥工作時，閘板處于全開或全關位置，不允許停留在中間位置或當調節閥使用，廣泛適用于石油化工，火力發電廠等油品、水蒸氣管路上作接通或截?cái)喙苈分薪橘|(zhì)的啟閉裝置
作用功能用途：一般用于管路需要全開全關的作接通或者切斷使用，不需作調節使用，楔式閘閥的特性是使用壽命長
使用行業分類：電力、石油、化工、冶金、鋼鐵、環保、食品、船舶、、生物科技
1、一般場合使用選用普通開關型分防爆或者不防爆，戶外或者室內
2、需要遠程控制和監控的選用智能開關分防爆或者不防爆，戶外或者室內
1、結構緊湊、設計合理、閥門剛性好、通道流暢，流量系數小
2、密封面采用不銹鋼或者硬質合金，使用壽命長
3、采用柔性石墨填料、密封可靠，操作輕便靈活
4、電動裝置可選擇普通使用開關型的也可以選智能控制開關型的
5、結構形式為彈性楔式單閘板、剛性楔式單閘板雙閘板型式。
設計規范:GB/T12234
結構長度:GB/T12221
連接法蘭:JB/T79
試驗與檢驗:JB/T9092
壓力-溫度:GB/T9131
產品標識:GB/T12220
|
性能參數 |
||||
|
公稱壓力PN（MPa） |
殼體 |
試驗壓力（MPa） |
上密封 |
|
|
密封（液） |
密封（氣） |
|||
|
1.6 |
2.4 |
1.8 |
0.6 |
1.8 |
|
2.5 |
3.8 |
2.8 |
0.6 |
2.8 |
|
4 |
6 |
4.4 |
0.6 |
4.4 |
|
6.4 |
9.6 |
7 |
0.6 |
7 |
|
10 |
15 |
11 |
0.6 |
11 |
|
16 |
24 |
18 |
0.6 |
18 |
|
材質選型表 |
|||||
|
閥體、閥蓋 |
閥板、閥座 |
閥桿 |
閥桿螺母 |
填料 |
手輪 |
|
碳素鋼 |
優質碳鋼＋硬質合金或不銹鋼 |
鉻不銹鋼 |
鋁青銅 |
石墨石棉盤根 |
可鍛鑄鐵 |
|
鉻鎳鈦鋼 |
不銹鋼、不銹鋼＋硬質合金 |
鉻鎳鈦不銹鋼 |
鋁青銅 |
浸聚四氟乙烯 |
可鍛鑄鐵 |
|
鉻鎳鉬鈦鋼 |
不銹鋼、不銹鋼＋硬質合金 |
鉻鎳鉬鈦不銹鋼 |
鋁青銅 |
浸聚四氟乙烯 |
可鍛鑄鐵 |
|
鉻鉬鋼 |
合金鋼＋硬質合金 |
鉻鉬鋁鋼 |
鋁青銅 |
柔性石棉＋33.4 |
可鍛鑄鐵 |
|
適用介質和適用溫度 |
||
|
殼體材料 |
適用介質 |
適用溫度（℃） |
|
碳素鋼（C型） |
水、蒸汽、油品 |
≤425 |
|
鉻鎳鈦鋼（P型） |
硝酸類 |
≤200 |
|
鉻鎳鉬鈦鋼（R型） |
醋酸類 |
≤200 |
|
鉻鉬鋼（I型） |
水、蒸汽、油品 |
≤550 |
