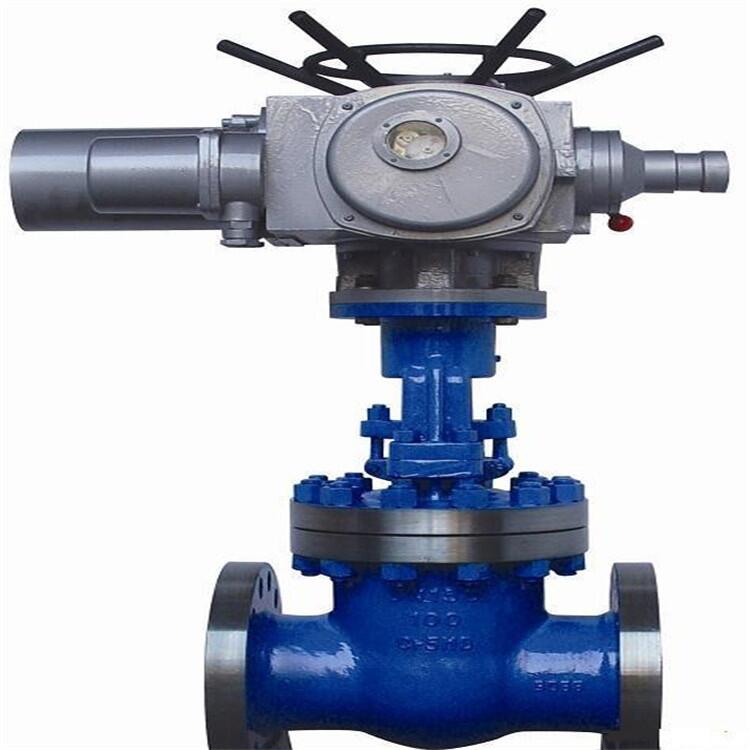

Z941W電動楔式閘閥
一、概述：
941W 電動楔式閘閥廣泛應用于化工、造紙、石油、電力、冶金、污水處理等部門。
二、主要零部件材料：
|
型號 |
材料 |
|
|||
|
閥體、閥蓋、閘板 |
閥桿 |
密封面 |
填料 |
|
|
|
Z941H-100~200 |
碳素鋼 |
鉻不銹鋼 |
堆焊鐵基合金 |
石棉石墨或柔性石墨 |
|
|
Z941Y-100~200 |
堆焊硬質合金 |
|
|||
|
Z941Y-100I~200I |
鉻鉬合金鋼 |
柔性石墨 |
|
||
|
Z941Y-100P~200P |
鉻鎳鈦不銹鋼 |
聚四氟乙烯 |
|
||
|
本體密封 |
|
||||
|
Z941Y-100R~200R |
鉻鎳鉬鈦不銹鋼 |
堆焊硬質合金 |
聚四氟乙烯或柔性石墨 |
|
|
|
Z941W-100R |
本體 |
|
|||
|
Z941W-100I |
鉻鉬合金鋼 |
耐熱鋼或不銹鋼 |
|
||
|
Z941W-100P |
鉻鎳鈦不銹鋼 |
|
|||
三、主要連接尺寸：
|
DN |
L |
D |
D1 |
D2 |
b |
f |
z×?d |
H |
D0 |
重量 / kg |
|
15 |
130 |
95 |
65 |
45 |
14 |
2 |
4×?14 |
175 |
200 |
4 |
|
20 |
150 |
105 |
75 |
55 |
14 |
2 |
4×?14 |
180 |
200 |
5 |
|
25 |
160 |
115 |
85 |
65 |
14 |
2 |
4×?14 |
210 |
200 |
6 |
|
32 |
180 |
135 |
100 |
78 |
16 |
2 |
4×?18 |
210 |
200 |
7 |
|
40 |
200 |
145 |
110 |
85 |
16 |
3 |
4×?18 |
350 |
200 |
19 |
四.產品性能參數
|
Z941W 型 PN16~PN200 不銹鋼楔式閘閥主要性能參數 |
|
|
|
型號 |
PN |
工作壓力/MPa |
適用溫度/℃ |
適用介質 |
|
Z941W-16P~200P |
16~200 |
4.0~10.0 |
≤200 |
硝酸類介質 |
|
Z941W-16R~200R |
醋酸類介質 |
五.安裝及調試方法:
1.電動閘閥可安裝在水平管路或垂直管路上，單雙閘板閘閥應安裝在水平管路上，且手輪應位于閥門上方，不允許朝下安裝。閘閥介質流動方向不受限制。
2.電動閘閥通常采用法蘭連接，特殊場合也有用焊接連接的。
3.對于大口徑及高壓的閘閥，啟閉力矩較大。為了減小啟閉力矩，可采用安裝旁通閥的辦法。旁通閥安裝在主閘閥外部，它的進出口與主閘閥的兩側練練連接，并聯聯通。主閘閥開啟前應先開通旁通閥，進入閥后，使主閘閥閘板前后的壓力差減小，從而減小主閘閥的開啟力矩。旁通閥口徑的選用應根據主閥口徑和使用要求考慮。
4.電動閘閥是截?cái)嚅y，密封性能不及截止閥。閘閥主要"職責"是"斷流"，以及以最小的阻力："續流"。它不宜用作調節介質的流量和壓力，如長期用于調節，密封面易被介質沖刷磨損，影響密封性能。
5.電動閘閥的介質溫度、壓力，對使用的可靠性應引起注意。在高溫、高壓時，由于溫度的變化可能使閘板鍥死，同時因各處介質溫度不均勻，易產生不密封現象。鍥式但閘板閥尤為明顯。
6.初次通電時應注意電源的相序,正確的操作方法是將閘閥手動開至中間位置,然后再點動操作開關閥門,將閥門的行程調整好后(具體的調整方法聯系廠家),方可正常運行。
