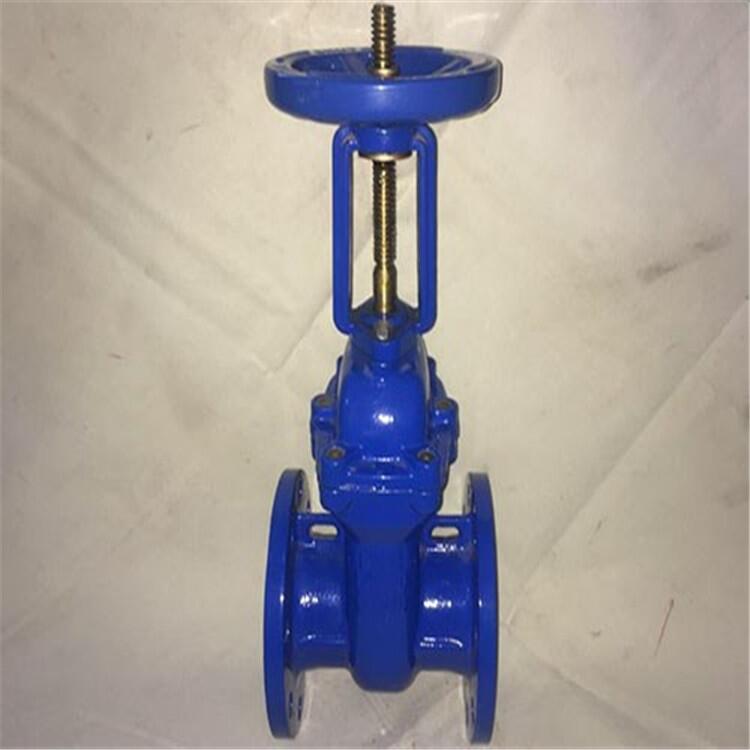

Z41X明桿軟密封閘閥
一、概述：
Z41X-10、Z41X-16Q 型明桿軟密封閘閥：手動、法蘭連接、明桿楔式剛性單閘板，閥座密封面材料為丁晴橡膠，公稱壓力 PN10，閥體材料為鑄鐵（Z41X-10）、球墨鑄鐵（Z41X-16Q）的軟密封閘閥。
二、主要性能參數：
|
Z41X-10、Z41X-16Q 型明桿軟密封閘閥主要性能參數 |
||||
|
型號 |
PN |
工作壓力/MPa |
適用溫度/℃ |
適用介質 |
|
Z41X-10 |
10 |
1.0 |
≤80 |
水 |
|
Z41X-16Q |
16 |
1.6 |
≤80 |
水 |
三、主要連接尺寸：
|
DN |
L |
D |
D0 |
D1 |
b |
f |
z×Φd |
|
50 |
178 |
165 |
125 |
99 |
20 |
3 |
4×Φ19 |
|
65 |
190 |
185 |
145 |
118 |
20 |
3 |
4×Φ19 |
|
80 |
203 |
200 |
160 |
132 |
22 |
3 |
8×Φ19 |
|
100 |
229 |
220 |
160 |
132 |
22 |
3 |
8×Φ19 |
|
125 |
254 |
250 |
210 |
184 |
26 |
3 |
8×Φ19 |
|
150 |
267 |
285 |
240 |
211 |
26 |
3 |
8×Φ23 |
|
200 |
229 |
340 |
295 |
266 |
26 |
3 |
8×Φ23 |
|
250 |
330 |
395 |
350 |
319 |
28 |
4 |
12×Φ23 |
|
300 |
356 |
445 |
400 |
370 |
28 |
4 |
12×Φ23 |
|
350 |
381 |
505 |
460 |
429 |
30 |
4 |
16×Φ23 |
|
400 |
406 |
565 |
515 |
480 |
32 |
4 |
16×Φ28 |
|
450 |
432 |
615 |
565 |
530 |
32 |
4 |
20×Φ28 |
|
500 |
457 |
670 |
620 |
582 |
34 |
4 |
20×Φ28 |
|
600 |
508 |
780 |
725 |
682 |
36 |
5 |
20×Φ31 |
三、工作原理：
轉動手輪，通過手輪與閥桿的螺紋的進、退，提升或下降與閥桿連接的閥板，達到開啟和關閉的作用。
按殼體/主體材料分類，閘閥可分為：
1. 金屬材料閥門：如碳鋼閥門、合金鋼閥門、不銹鋼閥門、鑄鐵閥門、鈦合金閥門、蒙乃爾閥門、銅合金閥門、鋁合金閥門、鉛合金閥門等。
2. 金屬閥體襯里閥門：如襯膠閥門、襯氟閥門、襯鉛閥門、襯塑閥門、襯搪瓷閥門。
3. 非金屬材料閥門：如陶瓷閥門、玻璃閥門、塑料閥門。
四、閘閥具有以下優點：
1、流動阻力小。閥體內部介質通道是直通的，介質成直線流動，流動阻力小。
2、啟閉時較省力。是與截止閥相比而言，因?yàn)闊o(wú)論是開或閉，閘板運動方向均與介質流動方向相垂直。
3、高度大，啟閉時間長。閘板的啟閉行程較大，降是通過螺桿進行的。
4、水錘現象不易產生。原因是關閉時間長。
5、介質可向兩側任意方向流動，易于安裝。閘閥通道兩側是對稱的。
6、結構長度(系殼體兩連接端面之間的距離)較小。
7、密封面易磨損，影響使用壽命。啟閉時，閘板與閥座兩個密封面相互摩擦滑動，要介質壓力作用下易產生擦傷磨損，影響密封性能，縮短使用壽命。
8、價格較貴。接觸密封面較多，加工較復雜，特別是閘板座上的密封面不易加工，而且零件較多。
形體簡單 , 結構長度短，制造工藝性好，適用范圍廣。
五、結構特點：
長期以來市場上使用的一般閘閥普遍存在著漏水或生銹現象，本企業引進歐洲高科技橡膠及閥門制造技術所生產的彈性座封閘閥，克服了一般閘閥密封不良，生銹等缺陷，彈性座封閘閥利用彈性閘板產生微量彈性變形的補償作用達到良好的密封效果，該閥具有開關輕巧、密封可靠、彈性記憶佳及使用壽命等顯著優點。可廣泛用于自來水、污水、建筑、石油、化工、食品、醫藥、輕紡、電力、船舶、冶金、能源系統等體管線上作為調節和截流裝置使用。
