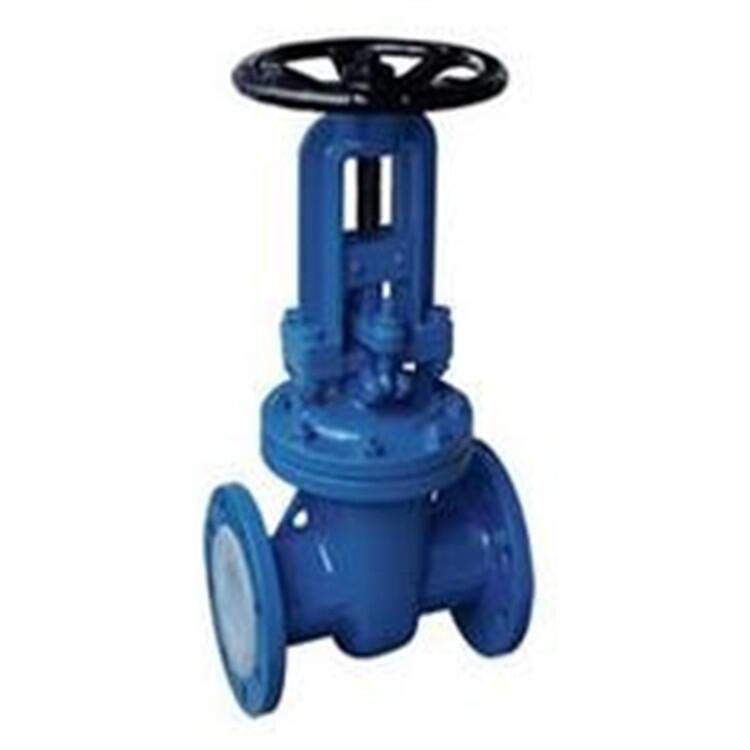

Z41F46氟塑料襯里楔式閘閥
一、閥概述：
Z41F46 型 PN16、PN25 氟塑料襯里楔式閘閥：手動、法蘭連接、明桿楔式剛性單閘板，閥座密封面材料為聚四氟乙烯，公稱壓力 PN16~PN25，閥體材料為灰鑄鐵襯氟塑料的閘閥。
二、主要性能參數：
|
型號 |
PN |
工作壓力/MPa |
適用溫度/℃ |
適用介質 |
|
Z41F46-16 |
16 |
1.6 |
≤150 |
腐蝕性介質 |
|
Z41F46-16C |
||||
|
Z41F46-25 |
25 |
2.5 |
三、主要零部件材料：
|
型號 |
材料 |
||||
|
閥體、閥蓋 |
閘板、閥桿 |
閥桿螺母 |
填料 |
手輪 |
|
|
Z41F46-16 |
灰鑄鐵襯氟塑料 |
碳素鋼襯氟塑料 |
球墨鑄鐵或鋁青銅 |
聚四氟乙烯 |
球墨鑄鐵 |
|
Z41F46-16C |
鑄鋼 |
||||
|
Z41F46-25 |
|||||
四.主要外形尺寸】
|
DN |
L |
D |
D1 |
D2 |
b |
z×Φd |
H |
H1 |
D0 |
重量/kg |
|
40 |
240 |
145 |
110 |
85 |
16 |
4×Φ18 |
320 |
370 |
200 |
15 |
|
50 |
250 |
160 |
125 |
100 |
16 |
4×Φ18 |
350 |
405 |
200 |
20 |
|
65 |
270 |
180 |
145 |
120 |
18 |
4×Φ18 |
400 |
470 |
280 |
30 |
|
80 |
280 |
195 |
160 |
135 |
20 |
8×Φ18 |
460 |
560 |
280 |
38 |
|
100 |
300 |
215 |
180 |
155 |
20 |
8×Φ18 |
515 |
625 |
320 |
45 |
|
125 |
325 |
245 |
210 |
185 |
22 |
8×Φ18 |
570 |
690 |
360 |
|
五.簡介
在抗腐蝕材料中，聚四氟乙烯具有不可比擬的優異性能，除了熔融堿金屬、元素氟及芳香烴類外，在各種濃度的鹽酸、硫酸、、王水、有機酸、強氧化劑、濃、稀酸交替、堿交替和各種有機溶劑中均呈隨性反應，將聚四氟乙烯內襯于閥門內壁，即克服聚四氟乙烯材料強度低的缺點，又解決了閥門主體材料抗腐蝕性能差、成本高的不足。另外，聚四氟乙烯除了具有優異的化學穩定性外，其防污、防粘性好、動靜摩擦系數值極小且相近，減摩潤滑性能好，將其做為閥門啟、閉件的密封副，要降低密封面間磨擦力，減小閥門操作扭矩，提高產品使用壽命，其使用范圍還可擴展到食品、醫藥工業。
