一、概述：

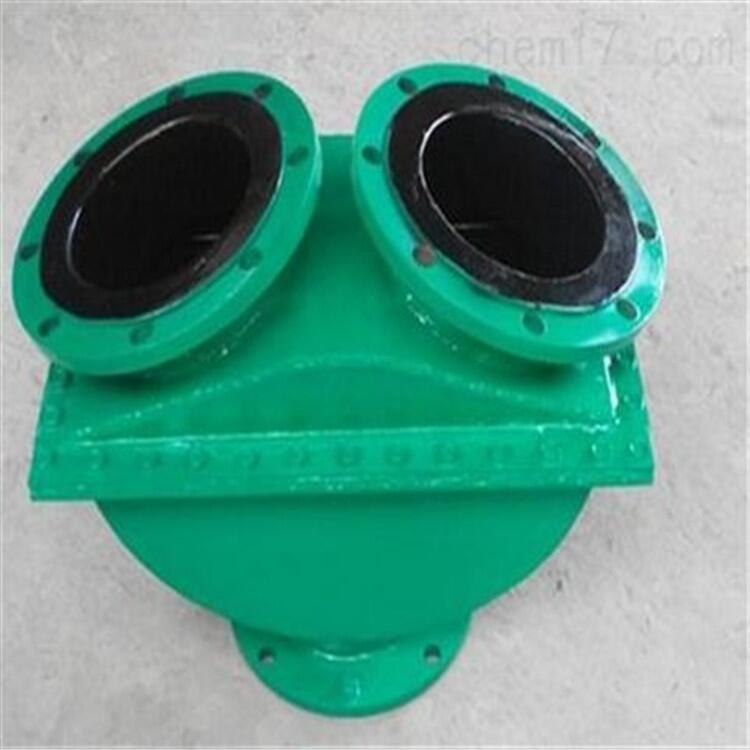

主要用于各類選礦工、化工廠、水處理廠、大型潤滑系統（用作梭閥）等處。用于各類選礦廠的礦漿輸送管線中時，該部件內壁及閥體本身襯有耐磨橡膠及P0，以延長使用壽命；用于各類化工或水處理廠時，該件由不銹鋼材質制成或內壁及閥休襯有特殊耐磨防腐蝕材料；用于大流量潤滑系統時，內壁或閥體襯有耐油橡膠及P0或聚胺脂等耐油材料。H49J礦漿換向止回閥用于選礦廠和礦漿輸送管線中，可在渣漿泵運轉過程中，自動切換礦漿輸送方向。從而省去人工控制的礦漿流動方向工序，節省人力，方便操作，從而使整個工藝系統運行更加可靠。
二、主要參數：
工作壓力：≤,一般為;
2、密封試驗壓力：；
3、強度試驗壓力：；
4、工作溫度：≤75℃；
5、工作介質：水、礦漿、尾漿（其它介質用戶需在訂貨時特殊提出要求）；
6、耐磨性能：可根據用戶要求，選用不同種類橡膠與輸送管線壽命相匹配
三、工作原理：
該部件的A、B口與渣漿泵的輸出口連接，C口為輸出端，與系統管道相連接。當與A端相連的泵工作時，礦漿壓力（一般為0.5MPa左右）頂開閥體3,閥體3在滾道2的限制下自動移向左側B端的閥座上，該閥體靠礦漿的壓力B端閥座緊密接觸，從而實現良好的密封，而礦漿由C口并向系統中輸送；當工藝要求B端渣漿泵工作時，A端停止工作并泄壓，B端渣漿開啟動行，則閥體3在礦漿壓力作用下，移向右側閥座，此時A端密封，礦漿由B口進入流向C口輸出。
三、主要參數：
|
產品型號 |
公稱通徑 |
公稱壓力 |
連接形式 |
結構形式 |
工作介質 |
|
H49J-10C |
50mm |
1.0-2.5MPa |
法蘭 |
三通換向 |
水、礦漿、尾漿 |
|
H49J-10C |
65mm |
1.0-2.5MPa |
法蘭 |
三通換向 |
水、礦漿、尾漿 |
|
H49J-10C |
80mm |
1.0-2.5MPa |
法蘭 |
三通換向 |
水、礦漿、尾漿 |
|
H49J-10C |
100mm |
1.0-2.5MPa |
法蘭 |
三通換向 |
水、礦漿、尾漿 |
|
H49J-10C |
125mm |
1.0-2.5MPa |
法蘭 |
三通換向 |
水、礦漿、尾漿 |
|
H49J-10C |
150mm |
1.0-2.5MPa |
法蘭 |
三通換向 |
水、礦漿、尾漿 |
|
H49J-10C |
200mm |
1.0-2.5MPa |
法蘭 |
三通換向 |
水、礦漿、尾漿 |
|
H49J-10C |
250mm |
1.0-2.5MPa |
法蘭 |
三通換向 |
水、礦漿、尾漿 |
|
H49J-10C |
300mm |
1.0-2.5MPa |
法蘭 |
三通換向 |
水、礦漿、尾漿 |
|
H49J-10C |
350mm |
1.0-2.5MPa |
法蘭 |
三通換向 |
水、礦漿、尾漿 |
|
H49J-10C |
400mm |
1.0-2.5MPa |
法蘭 |
三通換向 |
水、礦漿、尾漿 |
|
H49J-10C |
450mm |
1.0-2.5MPa |
法蘭 |
三通換向 |
水、礦漿、尾漿 |
|
H49J-10C |
500mm |
1.0-2.5MPa |
法蘭 |
三通換向 |
水、礦漿、尾漿 |
