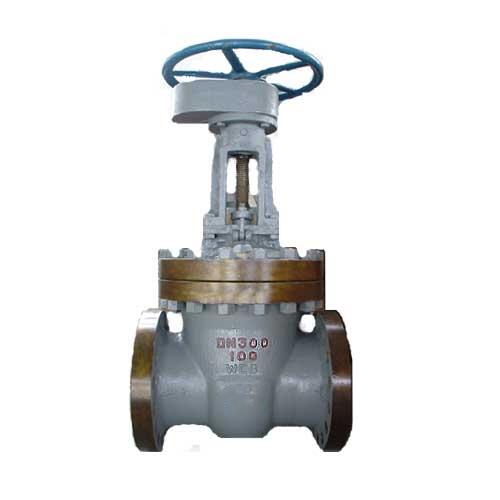

Z440Y正齒輪閘閥
一、Z440Y正齒輪閘閥概述：
正齒輪閘閥是在手動Z41H型閘閥的基礎上安裝正齒輪頭驅動以方便高壓閘閥的開啟與關閉。正齒輪閘閥的開啟關閉比手動Z41H型要省力得多在高壓狀態下一個人便可輕松開啟。本廠生產Z441H型正齒輪高壓閘閥
二、結構簡述：
1. 支管兩端為焊接連接結構。閥門的開啟和關閉由齒輪傳動裝置來控制。
2. 閥門主要通過閥蓋上的平齒輪機構及能夠調整的楔式雙閘板、萬向頂、夾圈等組成，借閥體內導向作升降運動，互換性能好。
3. 閥座密封面采用鈷基硬質合金堆焊而成，耐磨、抗擦傷性能好。
4. 閥桿表面經抗蝕性氮化處理，具有良好的抗腐蝕性和抗擦傷性。
5. 壓力自緊式密封機構，借介質壓力壓緊楔形密封圈來達到密封，介質壓力越高密封性能越好
正齒輪閘閥適用于公稱壓力PN10.0～25.0Mpa，工作溫度—29～600℃的石油、化工、火力電站等各種工況的管路上，切斷或接通介質。適用介質為：水、油品、蒸汽等。操作方式有：手動、齒輪傳動、電動等。
三、結構特點：
1.符合國內外先進標準的要求，密封可靠，性能優良，造型美觀。
2.閘板與閥座密封面用鐵基合金堆焊或司太立鈷基硬質合金堆焊而成，耐磨、耐高溫，耐腐蝕，抗擦傷性能好、使用壽命長。
3.閥桿經調質和表面氮化處理，有良好的搞腐蝕性和抗擦傷性。
4.采用楔式彈性閘板結構，中大口徑設置滾動軸承，摩擦力小、啟閉輕松。
5.可采用各種配管法蘭標準及法蘭密封面型式，滿足各種工程需要及用戶要求。
四、主要零部件材料：
|
零件名稱 |
閥體,閥蓋 |
閘 板 |
閥 桿 |
閥桿螺母 |
填 料 |
手 輪 |
|
Z441H-25C Z441H-40C Z441H-64C Z441H-100C |
碳鋼 |
碳鋼 |
不銹鋼優質碳鋼 |
鋁鐵青銅 |
石墨石棉繩,柔性石墨 |
可鍛鑄鐵 |
|
Z441Y-100C |
優質碳鋼堆焊硬質合金 |
|||||
|
KZ441Y-64P |
318鋼 |
聚四氟乙烯 |
||||
|
Z441Y-40I Z441Y-64I GZ441Y-64I |
鉻鉬鋼 |
鉻鎳鈦鋼堆焊硬質合金 |
鉻硅鉬鋼 |
耐高溫石棉繩 |
||
|
Z441Y-100I |
柔性石墨 |
|||||
|
Z441Y-40P |
鉻鎳鈦鋼 |
鉻鎳鈦鋼 |
鉻鎳鋼 |
浸聚四氟乙烯石棉繩 |
五。、主要連接尺寸：
|
通徑 |
|
|||||||||||
|
L |
D |
D1 |
D2 |
D6 |
b |
Z-d |
H0 |
H |
H1 |
D0 |
kg |
|
|
300 |
500 |
485 |
430 |
390 |
- |
40 |
16-30 |
1236 |
1145 |
1474 |
450 |
451 |
|
400 |
600 |
610 |
550 |
505 |
- |
48 |
16-34 |
1540 |
1450 |
1886 |
500 |
998 |
訂貨須知：
您好！感謝您對我們產品的關注與認可，在您訂購我們的產品之前，可以先與我們聯系，我們會安排銷售經理跟您溝通介紹，根據您的需求來確定您所需要的產品，并且會報出具體的實惠價格。我們一定會盡心盡意為您提供優質滿意的服務。
本公司售后實現質量三包服務。
一、合同簽訂后，保證產品品質；
二、在規定的時間內按時交貨；
三、在給您發貨前，和您具體核實以下資料：發貨清單、產品合格證、產品使用說明書、技術資料等等；
四、有任何的建議或疑問，請打電話
