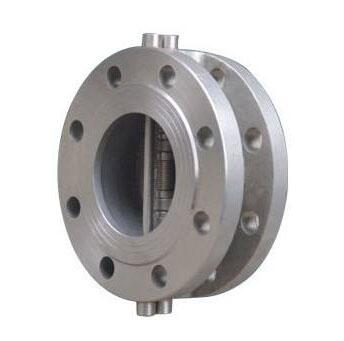

H46雙瓣止回閥閥瓣行程短，且有彈簧輔助關閉、關閉速度快，結構長度很短、體積小、重量輕、的安裝、搬運、存放及管道的布置帶來很大的便利，并能大量節(jié)約材料。 流體阻力：流量阻力系數為2.6~0.7，隨著閥門口徑的增大，安裝，可水平安裝可垂直安裝，重量輕，不必為閥門設置安裝。
| 公稱通徑 | 公稱壓力PN1.0MPa | |||||
| 尺寸/mm | ||||||
| L | D | D1 | D2 | b | Z-Φd | |
| 50 | 60 | 160 | 125 | 100 | 20 | 4-Φ18 |
| 65 | 67 | 180 | 145 | 120 | 20 | 4-Φ18 |
| 80 | 73 | 195 | 160 | 135 | 22 | 4-Φ18 |
| 100 | 73 | 215 | 180 | 155 | 22 | 8-Φ18 |
| 125 | 86 | 245 | 210 | 185 | 24 | 8-Φ18 |
| 150 | 98 | 280 | 240 | 210 | 24 | 8-Φ23 |
| 200 | 127 | 335 | 295 | 265 | 26 | 8-Φ23 |
| 250 | 146 | 390 | 350 | 320 | 28 | 12-Φ23 |
| 300 | 181 | 440 | 400 | 368 | 28 | 12-Φ23 |
| 350 | 184 | 500 | 460 | 428 | 30 | 16-Φ23 |
| 400 | 191 | 565 | 515 | 482 | 32 | 16-Φ25 |
| 450 | 203 | 615 | 565 | 532 | 32 | 20-Φ25 |
| 500 | 219 | 670 | 620 | 585 | 34 | 20-Φ25 |
| 600 | 222 | 780 | 725 | 685 | 36 | 20-Φ30 |
| 700 | 305 | 895 | 840 | 800 | 38 | 24-Φ30 |
| 800 | 305 | 1010 | 950 | 905 | 44 | 24-Φ34 |
| 1000 | 432 | 1220 | 1160 | 1115 | 50 | 28-Φ34 |
| 1200 | 524 | 1450 | 1380 | 1325 | 56 | 32-Φ41 |
| 公稱通徑 | 公稱壓力PN1.6MPa | |||||
| 尺寸/mm | ||||||
| L | D | D1 | D2 | b | Z-Φd | |
| 50 | 60 | 160 | 125 | 100 | 16 | 4-Φ18 |
| 65 | 67 | 180 | 145 | 120 | 18 | 4-Φ18 |
| 80 | 73 | 195 | 160 | 135 | 20 | 8-Φ18 |
| 100 | 73 | 215 | 180 | 155 | 20 | 8-Φ18 |
| 125 | 86 | 245 | 210 | 185 | 22 | 8-Φ18 |
| 150 | 98 | 280 | 240 | 210 | 24 | 8-Φ23 |
| 200 | 127 | 335 | 295 | 265 | 26 | 12-Φ23 |
| 250 | 146 | 405 | 355 | 320 | 30 | 12-Φ25 |
| 300 | 181 | 460 | 410 | 375 | 30 | 12-Φ25 |
| 350 | 184 | 520 | 470 | 435 | 34 | 16-Φ25 |
| 400 | 191 | 580 | 525 | 485 | 36 | 16-Φ30 |
| 500 | 219 | 705 | 650 | 608 | 44 | 20-Φ34 |
| 公稱通徑 | 公稱壓力PN2.5MPa | |||||
| 尺寸/mm | ||||||
| L | D | D1 | D2 | b | Z-Φd | |
| 50 | 60 | 160 | 125 | 100 | 16 | 4-Φ18 |
| 65 | 67 | 180 | 145 | 120 | 18 | 4-Φ18 |
| 80 | 73 | 195 | 160 | 135 | 20 | 8-Φ18 |
| 100 | 73 | 215 | 180 | 155 | 20 | 8-Φ23 |
| 125 | 86 | 245 | 210 | 185 | 22 | 8-Φ25 |
| 150 | 98 | 280 | 240 | 210 | 24 | 8-Φ25 |
| 200 | 127 | 335 | 295 | 265 | 26 | 12-Φ25 |
| 250 | 146 | 405 | 355 | 320 | 30 | 12-Φ30 |
| 300 | 181 | 460 | 410 | 375 | 30 | 12-Φ30 |
| 350 | 184 | 520 | 470 | 435 | 34 | 16-Φ34 |
| 400 | 191 | 580 | 525 | 485 | 36 | 16-Φ34 |
| 500 | 219 | 705 | 650 | 608 | 44 |
20-Φ41 |
