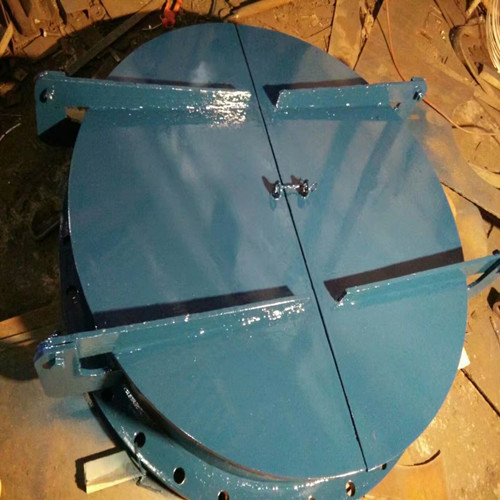

對開式拍門是安裝在給排水和污水處理工程的排水管出口的一種單向閥，用以溢流或止回介質，也可用于各種豎井井蓋。按外形構造分圓形拍門和方形拍門?？刹捎脡ι习惭b或管道安裝。
對開式拍門適用介質：水，河水，江水，海水，生活，工業污水適用于水利系統、市政污水、城市防洪排澇、污水處理廠、自來水廠等。拍門規格分圓形拍門和方形拍門兩種，可根據出水口大小形狀生產；拍門類別可分別為空心浮板式拍門和平板式拍門。先用透光法檢查拍門蓋與拍門座的密封情況。
產品結構
對開式拍門主要由閥體、閥蓋、鉸鏈構件組成，有鑄鐵和碳鋼兩種材質，其啟閉力來自水源壓力，不需人工操作。該拍門內的水壓大于拍門外側壓力，則開啟；反之則關閉，已達到溢流和止回的作用。適用于給排水及污水處理工程中的各種管道和水渠中作溢流、止回作用，也可用于各種豎井井蓋；僅用于單向水流的圓形、方形或矩形出口，結構簡單，工作可靠，無需人力操作，可用法蘭連接，也可與預埋件連接固定。
1.注明材質（鑄鋼或不銹鋼），不注明時按鋼制生產。
2.逆向承受水頭不超過8m，超過時請注明水頭。
3.安裝時采用法蘭連接，當采用預埋件連接時，預埋件的設置請參照鑄鐵鑲銅閘門樣本中的預埋鋼板形式。
4.圓拍門法蘭標準為GB/T9119-2000,PN0.25MPa.
5.本公司另生產浮箱式拍門、規格尺寸同此表。
主要參數：
產品型號：PM-F
公稱壓力：6-10m沖擊水柱（0.1MPa）
適用介質：水、河水、污水、海水
適用溫度：≤50℃
主要零部件材質：碳鋼、不銹鋼
口徑：300X300-1500X1500mm
如何掌握安裝技巧！
1、拍門安裝時，注意保證拍門傾角和設計一致?；A預埋件的尺寸和螺孔分布應與拍門法蘭件的法蘭尺寸、螺孔分布一致。
2、拍門安裝并排安裝于基礎同一立面時，兩拍門之 外形間距應保持≥10cm為宜。
3、當拍門安裝于封閉型壓力水箱時，拍門吊裝入口尺寸應大于拍門的小外形尺寸為宜。
4、當實際工況需基礎預埋時，我司可先行約定交付預埋制件和圖紙，不影響施工進度。
5、 泵站改造更換拍門時，請在訂貨時一并提供原預埋件法蘭尺寸和螺孔分布圖
6、每年汛期過后，宜將拍門外露表面清理干凈并涂防繡漆。
拍門性能：
拍門蓋空腔裝滿水，擰緊絲堵30分鐘無滲水現象。 先用透光法檢查拍門蓋與拍門座的密封情況。按拍門正常工作狀態放置好，往管道內注水（封住法蘭口）觀察拍門蓋打開時的水位高度，此高度應在設計范圍內。用手拉拍門蓋上的拉環，此蓋的開啟角度應大于60度，無卡阻現象，開關應自由靈活按拍門正常工作狀態放置好，往管道內注水（封住法蘭口）觀察拍門蓋打開時的水位高度，此高度應在設計范圍內。用手拉拍門蓋上的拉環，此蓋的開啟角度應大于60度，無卡阻現象，開關應自由靈活
