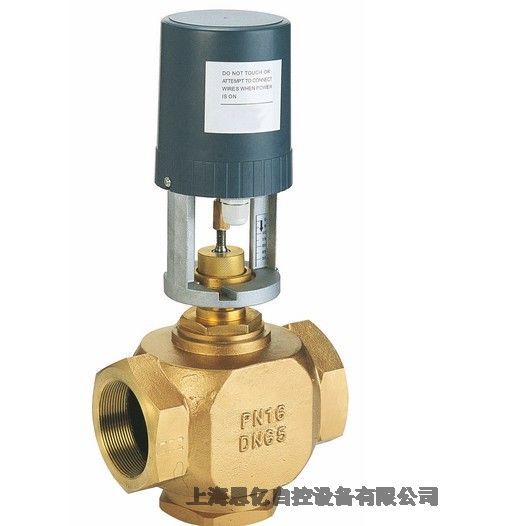

動閥驅動器
ＢＬ－Ｓ水閥驅動器有兩種控制類型，分別為：
? 能接收0-10V或0-20mA直流控制信號的輸入，提供比例式控制。
? 可逆電機，提供增量控制。
技術參數
|
型號 |
ＢＬ－Ｓ－D |
ＢＬ－Ｓ－A |
|
作用方式 |
可逆 |
正作用或反作用（跳線環選擇） |
|
控制方式 |
增量控制 |
比例控制 |
|
輸入信號 |
|
0~10VDC或0-20mA |
|
電機型式 |
同步永磁式可逆 |
|
|
額定值 |
24VAC 50/60Hz 5.5W |
|
|
驅動器最大行程 |
20mm |
|
|
作用力 |
500N |
|
|
材料 |
齒輪：不銹鋼，尼龍 承托底盤：鍍鋅鋼板 支架：壓鑄鋁 外罩： ABS工程塑料 |
|
|
防護等級 |
IP42 |
|
|
全行程時間 |
13mm行程為55s（頻率50Hz） 13mm行程為44s（頻率60Hz） |
|
|
環境溫度 |
工作：-15~+55℃ 儲運：-20~+65℃ |
|
|
環境濕度 |
不凝露 |
90%RH，不凝露 |
|
凈重 |
0.99Kg |
1.03Kg |
與驅動器相配閥的口徑
|
閥體 |
DN25 |
DN 32 |
DN 40 |
DN 50 |
典型接線圖
安裝
? 閥體和驅動器建議安裝在正向垂直90°范圍內。
? 應留下足夠的空間以作維修閥體及拆卸驅動器之用。
? 電線的接駁必須符合當?shù)丶皣覙藴省?
警告
? 當檢修驅動器時，必須切斷電源以防損壞機件或造成漏電引至傷亡。
? 當接上電源時，切勿觸摸或企圖接拆電線。
注意：
? 驅動器必須予以保護，防止漏水而損壞內部機件。
