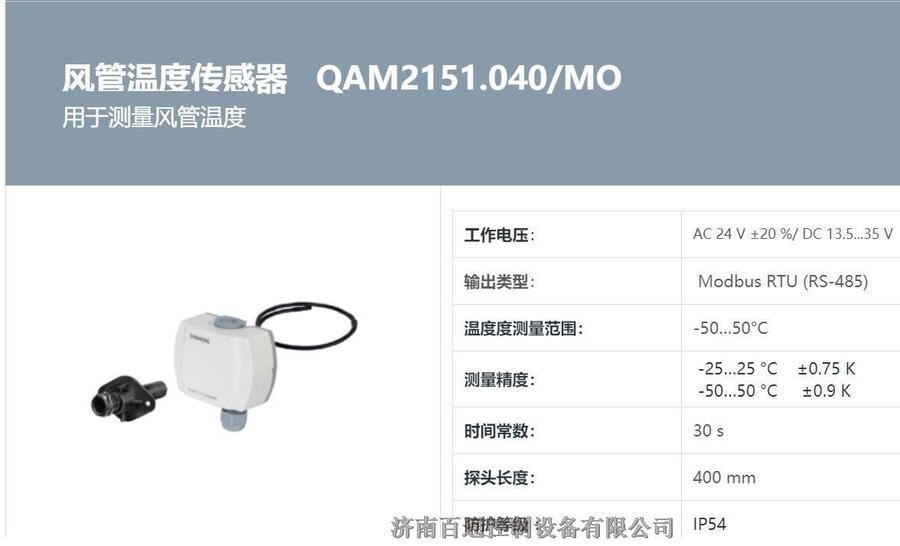

風道溫度傳感器（配備 Modbus 通信功能）QAM2151.040/MO

● Modbus RTU （RS-485）
● 通過按鈕和 ClimatixTM 控制器進行 On-event 尋址
● 撥碼開關設置（結合其他控制器）

用途

風道溫度傳感器用于通風和空調設備中，可用作:
● 送風或排風溫度傳感器
● 限制傳感器，例如，送風溫度的設定
● 參照傳感器，例如，房間設定溫度隨室外部溫變化而按一定函數關系補償轉換
● 露點溫度傳感器
● 測量傳感器，例如，用于測量值的顯示或連接到樓宇自動化和控制系統

技術設計

電纜進線通過傳感器附帶的M16 （IP54） 螺紋進線管固定到殼體上。浸入桿和外殼緊密連接。
傳感器適用螺紋或法蘭安裝。
可按如下方式安裝：
● 傳感器附帶安裝法蘭（推薦），法蘭套在傳感器浸入桿上且根據所需的浸入長度進行固定。
● 未配備安裝法蘭（使用最大浸入長度）。按照要求，外殼上的4 個孔可將傳感器直接安裝到風道上

安裝位置

● 送風溫度控制：若送風機位于最后一個空氣處理單元之后，則傳感器安裝于風機下游。否則，安裝在最后一個空氣處理單元之后，最小間距為0.5 m
● 排風溫度控制：始終安裝在排風風機上游
● 作為送風溫度限定傳感器：盡可能靠近房間出風口
● 露點控制：緊靠在空氣加濕器的噴水擋板后
手動折彎探針，使其呈對角線地穿過風道，或者等間距貫穿整個風道橫截面。探針不得接觸風道壁。

技術參數

工作電壓：AC 24 V ±20 % 或 DC13.5…35 V 或AC/DC 24 V 2 級 (US)
通信方式：Modbus RTU （RS-485）
測量范圍：-50...50 °C
浸入長度：400mm
傳感元件：Pt1000，DIN EN 60 751 B 級
時間常數： 2 m/s 時 30 s
測量精度：
  如下范圍內的
  -25... 25 °C 時 ±0.75 K
  -50... 50 °C 時 ±0.9 K


接線端子
G   工作電壓 AC 24 V±20% 或 DC 13.5...35 V
G0  接地端
+   RS485 Modbus A
-   RS485 Modbus B
Ref  隔離接地端

尺寸
