AcvatixTM

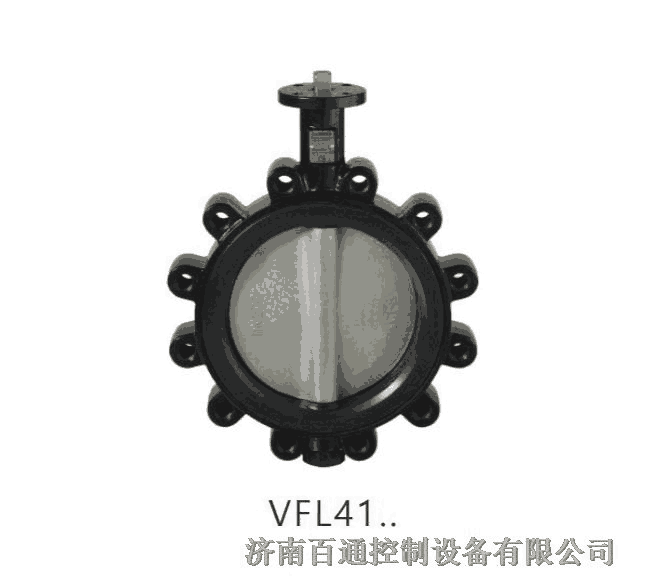

碟閥   PN  10/16 VFL41.200   DN:200  Kvs:4000 m3/h

蝶閥用于加熱、通風和空調系統中的電動或手動控制或切斷閥。

• 在開路和閉路中

• 用于2位控制（打開/關閉）

• 用于三位控制


• 用于鍋爐、冷卻器和冷卻塔順序電路

• 打開或關閉流向熱交換器或完成設備部分的流量

• 參 數

---

			執行器
			SAL31.00T20
			SAL81.00T20
			SAL61.00T20	SQL36E50F04
蝶閥 PN10/16			?pmax [kPa]	?pmax [kPa]
溫度范圍：-20…120 °C	DN	kvs m3/h
VFL41.40	40	40	1600	1600

• 材 質

---

閥體	球墨鑄鐵 EN-GJS-400-18-LT
閥軸	不銹鋼 1.4021 (2Cr13)
閥板	不銹鋼 1.4308 (304/CF8)
閥座	EPDM-HT

• 執行器

---

	SAL...T20 電動蝶閥執行器 SQL31.00T20 扭矩   20Nm , 旋轉角  90° , 工作電壓  AC 230 V , 三位控制信號 SQL81.00T20 扭矩   20Nm , 旋轉角  90° , 工作電壓  AC/DC 24 V , 三位控制信號 SQL61.00T20   扭矩   20Nm , 旋轉角  90° , 工作電壓  AC/DC 24 V , DC 0…10 V / DC 4…20 mA
	SQL36E50F04 電動蝶閥執行器 SQL36E50F04 扭矩   40Nm , 旋轉角  90° , 工作電壓  AC 230 V , 三位控制信號
